Проектирование тепловых пунктов

Проектирование – это важный и очень ответственный этап любого процесса, поскольку грамотно выполненный проект позволит избежать многих проблем, которые могут проявиться как на этапе монтажа, так и в процессе эксплуатации.

Проектирование тепловых пунктов происходит в несколько стадий: предпроектная подготовка, получение ТУ, работа над проектной документацией, согласование с заказчиком.

На первой стадии осуществляется общее обследование объекта, где планируется установка теплового пункта, заполняется опросный лист, получается техническое задание, заключается договор с условиями подсоединения к тепловым сетям, подготавливаются регистрационные документы со стороны собственника здания. Окончательный проект оформляется в 4-х экземплярах.

Следующим моментом идет получение технических условий, а также архитектурно-строительной документации на здание, в котором планируется установка теплового пункта. Такие манипуляции позволят увидеть всю картину целиком и оптимально спроектировать положение, размеры и необходимую мощность. Для того, чтобы получить ТУ проектные организации обращаются в теплоснабжающую организацию с соответствующим запросом. Посредством ТУ будет выделена необходимая мощность, согласно заявленной. Для производства своих воздухоохладителей вуп мы так же всегда делаем расчет, чтоб подтвердить и выполнить заявленную мощность охлаждения.

Для успешности процесса проектирования и расчета необходимой мощности оборудования, необходимо произвести точные расчеты теплопотерь, которые нужны для правильного подбора оборудования. Теплопотери происходят через стены, пол, крышу, оконные и дверные конструкции, а также системы вентиляции и очень зависят от уровня теплоизоляции. Также очень важно знать толщины и материал ограждающих конструкций.

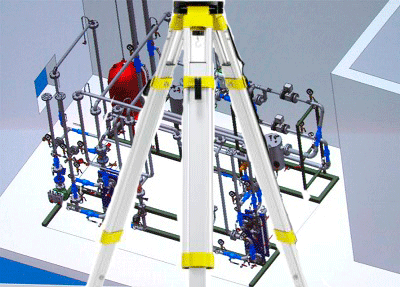

При создании самого проекта следует принять во внимание размещение разнообразного оборудования и элементов конструкций: водных теплообменников, приборов автоматизации, управления и контроля, арматуры. С помощью используемого оборудования будет осуществляться преобразование параметров теплового источника, питание теплосистем, учет энергорасхода, подготовка поступления горячей воды в систему водоснабжения и ряд других операций.

При возникновении потребности вы всегда можете обратиться в наше предприятие, т.к. основной вид деятельности это производство кожухотрубных теплообменников и основные модели представлены в разделе  - теплообменные аппараты. Чаще всего для пунктов используют теплообменники ввп на латунной или нержавеющей трубе.

Свод правил – СП на проектирование тепловых пунктов

Особенностью отопительной системы, является то, что разные ее узлы испытывают различную нагрузку от гидравлического усилия. Этот параметр очень важно учесть при проектировании системы, а так же и многие другие. Для этого существует свод правил или его еще называют сп по проектированию и строительству проектирование тепловых пунктов, это некое руководство. Его описание находится здесь… А скачать можно по этой ссылке - СП 41-101-95, Проектирование тепловых пунктов в формате docx документ word. Этот свод правил идет, как к дополнение к действующему документу СНиП 2.04.07-86 "Тепловые сети".

При составлении проекта оформляется пояснительная записка, содержащая необходимые полезные сведения для монтажников, которые будут собирать систему. Пояснительная записка содержит указания по порядку выполнения работ, в частности последовательность, необходимые инструменты, краткое описание теплового пункта и все характеристики оборудования.

Качественно выполненное проектирование, при воплощении его в условиях реального объекта позволяет создать надежный тепловой узел, обеспечивающий бесперебойное и полноценное теплоснабжение.

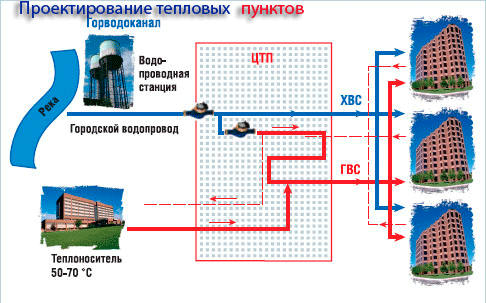

Проектирование теплового пункта описывает ряд технологических узлов, из которых состоит конструкция: узел ввода тепловых сетей, учета теплопотребления, регулирования давлений в системе, присоединения вентиляционных систем, открытых и закрытых систем ГВС, систем отопления, узел подключения независимых систем теплопотребления с автоматическим регулированием, которые будут запитаны от теплового пункта.

Узел ввода предполагает наличие запорной арматуры с использованием шаровых кранов и сетчатых фильтров. Вне зависимости от расходования теплоносителя проходный диаметр труб должен быть не меньше 32 мм. Здесьважно качество устанавливаемой трубопроводной арматуры и деталей трубопровода: фланцев и труб.

Узел учета потребления теплоэнергии, не смотря на то, что является частью системы теплового пункта, проектируется отдельно. Он должен соответствовать требованиям и нормативам Правил учета теплоэнергии и теплоносителя. При проектировании данного узла нужно учитывать потери давления в расходомерных приборах в соответсвующих расчетах.

Узел регулирования перепадов давления также очень важен, поскольку отвечает за контроль уровня возникающего давления и регулирует работу устройств. Так же важно использование и стальных плоских приварных фланцев соответствующего давления.

При проектировании узла, ответственного за присоединение вентиляционных установок, с учетом количества характеристик теплоносителя без изменения, в предыдущем узле необходимо предусмотреть самостоятельный дополнительный регулятор изменения давления. Но сама система вентиляции подключается до регулятора перепада давления.

Следующий узел предусматривает подключение системы ГВС. При проектировании на этом этапе принимается во внимание схема централизованного теплоснабжения, принятая в регионе. В закрытых системах теплоснабжения нагрев воды обычно осуществляется скоростными водонагревателями.

Узел подключения к системе теплоснабжения может быть выполнен с использованием зависимой или независимой схемы. Зависимая схема наиболее распространена в России. Она не нуждается в использовании дорогостоящего тепломеханического оборудования. Независимая схема является универсальной и может применяться в сооружениях различных конструкций и этажности и не зависит от параметров теплоносителя и свойств: температура, давление, скорость движения и проходимый объем, расход.

Завершающим этапом процедуры проектирования теплового пункта является согласование с заказчиком. Только после достижения окончательных договоренностей и подписания документации можно приступать к этапу монтажа.
