Производство ВЭЭ емкостей
ВЭЭ - аппарат с эллиптическим днищем, крышкой и рубашкой.
Назначение - в аппарате ввэ принимаются, хранятся и выдаются различные газы.
Давление в аппарате 1 МПа, а давление теплоносителя 0,6 Мпа.
ВЭЭ бывают на опорах лапках и опорах стойках.

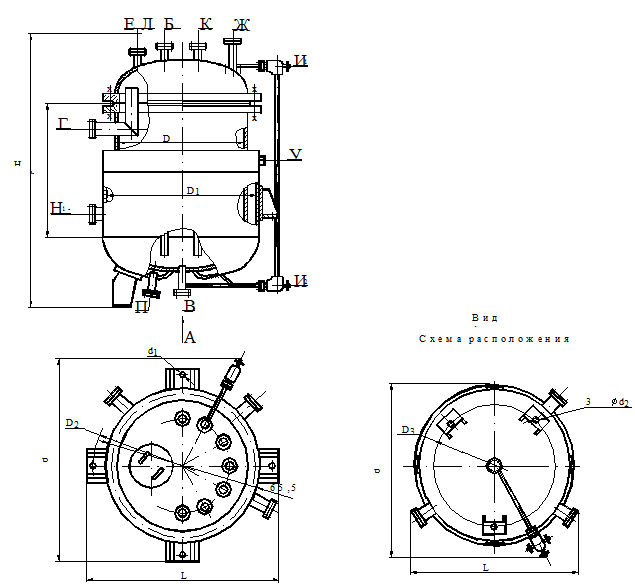

Ниже приведены геометрические размеры аппаратов и их условные обозначения, так же схема общего вида.
1. Вертикальные аппараты с эллиптическим днищем, крышкой и рубашкой
геометрические размеры аппаратов
| Объем, м3 |
Площадь поверхности теплообмена, м2 |
D |
D1 |
h |
обозначение |
| номинальный |
рабочий, не более |
| 1 |
0,91 |
3,4 |
1000 |
1100 |
835 |
ВЭЭ2-3-1-1,0 |
| 2 |
1,9 |
4,7 |
1200 |
1300 |
1245 |
ВЭЭ2-3-2-1,0 |
| 3 |
2,9 |
3,7 |
1400 |
1500 |
1445 |
ВЭЭ2-3-3,2-1,0 |
модификация на опорах-лапах
| Наименование |
Материальное исполнение |
D2 |
d1 |
L |
B |
Масса, кг |
| ВЭЭ2-3-1-1,0 |
1 |
1315 |
24 |
1355 |
1355 |
900 |
| 2 |
| 3 |
1000 |
| 4 |
| 5 |
1200 |
| 6 |
| ВЭЭ2-3-2-1,0 |
1 |
1545 |
1640 |
1640 |
1550 |
| 2 |
| 3 |
1540 |
| 4 |
| 5 |
1630 |
| 6 |
| ВЭЭ2-3-3,2-1,0 |
1 |
1805 |
35 |
1900 |
1900 |
2170 |
| 2 |
1745 |
24 |
1840 |
1840 |
2140 |
| 3 |
2155 |
| 4 |
| 5 |
1805 |
35 |
1900 |
1900 |
2310 |
| 6 |
1745 |
24 |
1840 |
1840 |
2280 |
| Наименование |
Материальное исполнение |
D2 |
h1 |
L |
B |
Масса, кг |
| ВЭЭ2-1-1-0,6 |
1 |
1210 |
435 |
1250 |
1315 |
2600 |
| 2 |
| 3 |
| 4 |
| ВЭЭ2-1-1-1,0 |
2 |
1210 |
1250 |
1315
1320
1315
|
2760 |
| 3 |
2790
2740
|
| 4 |
| ВЭЭ2-1-2-0,6 |
2 |
1442 |
520 |
1535 |
1540 |
5000 |
| 3 |
| 4 |
| ВЭЭ2-1-2-1,0 |
2 |
1450 |
520 |
1535 |
1540 |
5290 |
| |
3 |
| |
4 |
1442 |
5210 |
| ВЭЭ2-1-3,2-0,6 |
2 |
1640 |
520 |
1735 |
1740 |
7120 |
| |
3 |
6630 |
| |
4 |
7950 |
| ВЭЭ2-1-3,2-1,0 |
2 |
1650 |
520 |
1740 |
1740 |
8360 |
| |
3 |
| |
4 |
модификация на опорах-стойках
| Наименование |
Материальное исполнение |
D2 |
d1 |
L |
B |
H |
Масса, кг |
| ВЭЭ2-3-1-1,0 |
1 |
1000 |
19
|
1330 |
1255 |
1805 |
990 |
| 2 |
| 3 |
1000 |
| 4 |
| 5 |
1020 |
| 6 |
| ВЭЭ2-3-2-1,0 |
1 |
1200 |
24 |
1505 |
1445 |
2325 |
1570 |
| 2 |
| 3 |
1560 |
| 4 |
| 5 |
2305 |
1630 |
| 6 |
| ВЭЭ2-3-3,2-1,0 |
1 |
1360
|
35
|
1680
|
1630
|
2590 |
2195 |
| 2 |
| 3 |
2210 |
| 4 |
| 5 |
2585
|
2340 |
| 6 |

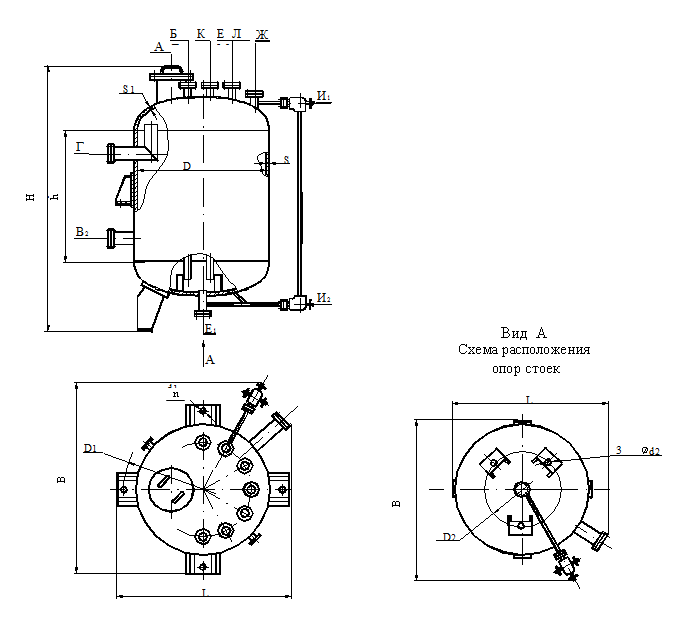

2. Вертикальные цельносварные аппараты с эллиптическими днищами
Основные размеры аппаратов
| Объем, м3 |
Условное давление, МПа |
Размеры, мм |
Наименование |
| номинальный |
рабочий, не более |
D |
h |
I |
n |
| 1 |
0.91 |
0.6(6) |
1000 |
900 |
160 |
- |
вээ1-1-0.6 |
| 1(10) |
вээ1-1-1.0 |
| 1.6(16) |
вээ1-1-1.6 |
| 2 |
1.74 |
0.6(6) |
1200 |
1250 |
185 |
4 |
вээ1-2-0.6 |
| 1(10) |
вээ1-2-1.0 |
| 1.6(16) |
вээ1-2-1.6 |
| 3.2 |
3 |
0.6(6) |
1400 |
1600 |
200 |
вээ1-3.2-0.6 |
| 1(10) |
вээ1-3.2-1.0 |
| 1.6(16) |
вээ1-3.2- |
| 5 |
4.3 |
0.6(6) |
1600 |
1800 |
250 |
4 |
вээ1-5-0.6 |
| 1(10) |
вээ1-5-1.0 |
| 1.6(16) |
вээ1-5-1.6 |
| 6.3 |
5.6 |
0.6(6) |
1600 |
2500 |
250 |
вээ1-6.3-0.6 |
| 1(10) |
вээ1-6.3-1.0 |
| 1.6(16) |
вээ1-6.3-1.6 |
| 10 |
9.2 |
0.6(6) |
2000 |
320 |
8 |
вээ1-10-0.6 |
| 1(10) |
вээ1-10-1.0 |
| 1.6(16) |
вээ1-10-1.6 |
| 16 |
15.5 |
0.6(6) |
4500 |
вээ1-16-0.6 |
| 1(10) |
вээ1-16-1.0 |
| 1.6(16) |
вээ1-16-1.6 |
| 25 |
22.9 |
0.6(6) |
2400 |
340 |
вээ1-25-0.6 |
| 1(10) |
вээ1-25-1.0 |
| 1.6(16) |
вээ1-25-1.6 |
Аппараты на опорах-лапах
| Наименование |
Материальное исполнение |
D1 |
d1 |
L |
B |
Масса, кг |
| вээ1-1-1-0.6 |
1 |
1210 |
24 |
1250 |
1315 |
440 |
| 2 |
| 3 |
435 |
| 5 |
1220 |
1260 |
1320 |
520 |
| 6 |
| вээ1-1-1-1.0 |
2 |
1210 |
1250 |
1315 |
500 |
| 3 |
1220 |
1260 |
1320 |
545 |
| 4 |
1210 |
1250 |
1315 |
465 |
| 5 |
1220 |
1260 |
1320 |
580 |
| 6 |
540 |
| вээ1-1-1-1.6 |
2 |
620 |
| 3 |
605 |
| 4 |
600 |
| 5 |
1230 |
|
1270 |
|
695 |
| 6 |
Данная таблица приведена для примера, а характеристики по всем аппаратам можно скачать отсюда.

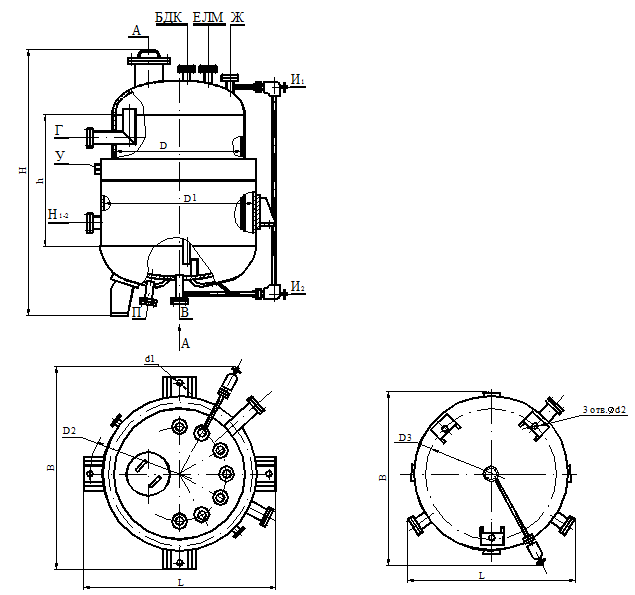

3. Вертикальные цельносварные аппараты с эллиптическими днищами, крышкой и рубашкой.
Технические характеристики аппаратов можно посмотреть здесь...
Обозначение аппаратов данного типа - ВЭЭ 1-3.
|
ВЭЭ
