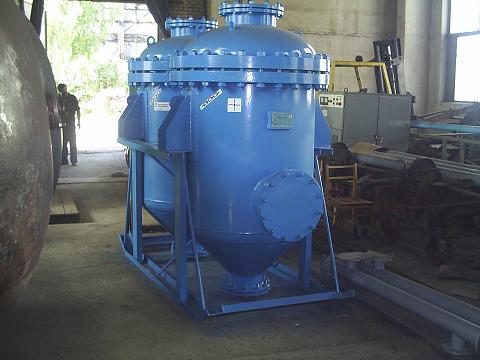

Производство емкостных патронных щелевых фильтров

Назначение – очистка жидкостей от механических примесей с дисперсностью твердых частиц от 100 микрон в технологических процессах водоподготовки нефтеперерабатывающей, горнодобывающей, машиностроительной и других отраслях промышленности.

Условия эксплуатации

– умеренный и тропический климат. Исполнение «У» и «Т». Категория 1.

- сейсмичность районов до 7 баллов включительно по 12-и бальной шкале.

Исполнения

- Н - низкотемпературное от минус 30 до плюс 100⁰С;

- Н1 - низкотемпературное от минус 40 до плюс 100⁰С;

-Н2 - низкотемпературное от минус 60 до плюс 100⁰С;

-Н3 - низкотемпературное от минус 70 до плюс 100⁰С;

-О – обыкновенное от минус 20 до плюс 100⁰С.

Устройство

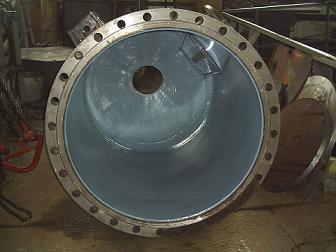

-корпус;

-коническое или эллиптическое днище (низколегированная сталь);

-верхняя камера;

-промежуточная опорная диск-шайба;

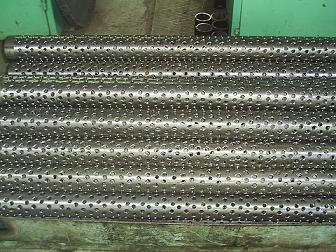

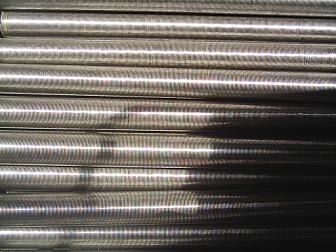

-фильтрующие элементы – перфорированная  труба с накатанной проволокой – легированная сталь.

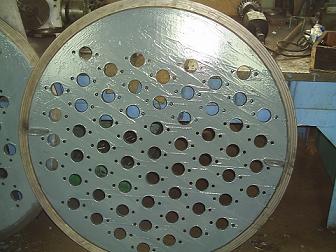

Диск-шайба

- разделяет грязную и отфильтрованную жидкость.

Мощность фильтра

- зависит от количества установленных фильтрующих элементов.

Принцип работы

1.      - жидкость попадает в корпус фильтра;

2.      - далее жидкость поступает внутрь фильтрующего элемента через щели образованные шагом проволоки и внутренней перфорацией;

3.      - далее в верхнюю камеру и магистраль потребителя;

4.      - шламовые осадки с фильтрующих элементов и с внутренней поверхности корпуса оседают в нижней части корпуса и постоянно выводятся через дренажное отверстие в сливное устройство (в комплект поставки не входит).
