Производство испарителей сжиженных углеводородов Испаритель сжиженных углеводородов суг представляет собой
теплообменник, выполненный как кожухотрубчатый аппарат, состоящий из
корпуса, разделенного на три отсека, в одном из которых расположен
трубный пучок из U-образных теплообменных труб, марки 12(08)Х18Н10Т, а
два других предназначены для входа и выхода жидкого и газообразного
продукта.
Но давайте рассмотрим подробнее. Принцип действия. Сжиженные углеводороды, кстати для их хранения и перевозки используются емкости для пропана например, подаются в камеру аппарата и поступают в теплообменные трубки и движутся по ним. В межтрубное простраство подается пар. И в процессе теплообмена жидкая фаза переходит в парообразную для непосредственно уже выдачи с нужной производительностью и давлением. Газообразный продукт выходит из труб и попадает в другую камеру теплообменника и уже из нее выводтся наружу. На этом выходе установлен манометр для контроля давления. В ходе теплообмена на наружной поверхности теплообменных труб и внутренней поверхности корпуса, в которой находится трубная система, образуется конденсат. Его необходимо удалять. Кроме того поступающий пар теряет свою температуру, которую нужно поддерживать и "отработанный пар" конденсируется и так же выводится. Для этого предназначено устройство отвода конденсата и вывода пара. Там же устанавливаются выходы для уровнемера и производится замер температуры.
Технические характеристики испарителя Т-590 Параметры
| Межтрубное пространство
| Трубное пространство
| Давление рабочее, не более МПа (кгс/см2)
| 0,4 (4,0) | 0,1 (1,0) | Давление расчетное, МПа (кгс/см2)
| 1,5 (15,0) | 0,9 (9,0) | Давление пробное, МПа (кгс/см2)
| 2,423 (24,23)
| 1,35 (13,5)
| Температура рабочей среды, °С
| вход
| не более 170 | не ниже минус 105
| выход
| не более 130 | не более 15 | Температура расчетная, °С | 260
| 200/минус 170
| Минимально допустимая (отрицательная) температура стенки аппарата, находящегося под давлением, °С
| минус 47
| минус 170
| Вместимость, м3
| 3,27 | 3,7
| Максимальный перепад давления, МПа (кгс/см2)
| 0,0002 (0,002) | 0,0083 (0,083)
| Размер теплообменной трубы номинальный, (Dнар х толщина х длина прямого участка)
| 25х2,5х1450
| Число U-образных теплообменных труб, шт | 411
| Число ходов по трубам | 2 | Площадь поверхности теплообмена, м2
| 116
| Срок службы, лет
| 16
| Число циклов нагружения за весь срок службы
| не более 1000
| Класс герметичности по ОСТ 26.260.14
| 4
| Основной конструкционный материал
| 12Х18Н10Т ГОСТ5632 (теплообменные трубы 25х2,5 08Х18Н10Т ГОСТ9941
| Масса аппарата (наполненного водой), кг* | 8200 (15100)
| Габаритные размеры, мм
| 1690х2800х4186 | Характеристика условий эксплуатации
| Средняя температура наиболее холодной пятидневки, °С
| минус 32
| По скоростному напору ветра
| 2
| Сейсмичность по СНиП II-7-81
| до 6 баллов
| *Масса указана без учета массы теплоизоляции, площадки обслуживания и трубопроводов
|
Характеристики указаны в таблице для испарителя жидких углеводородов марки Т-590. Возможно изготовление испарителей с другими характеристиками и из других материалов.

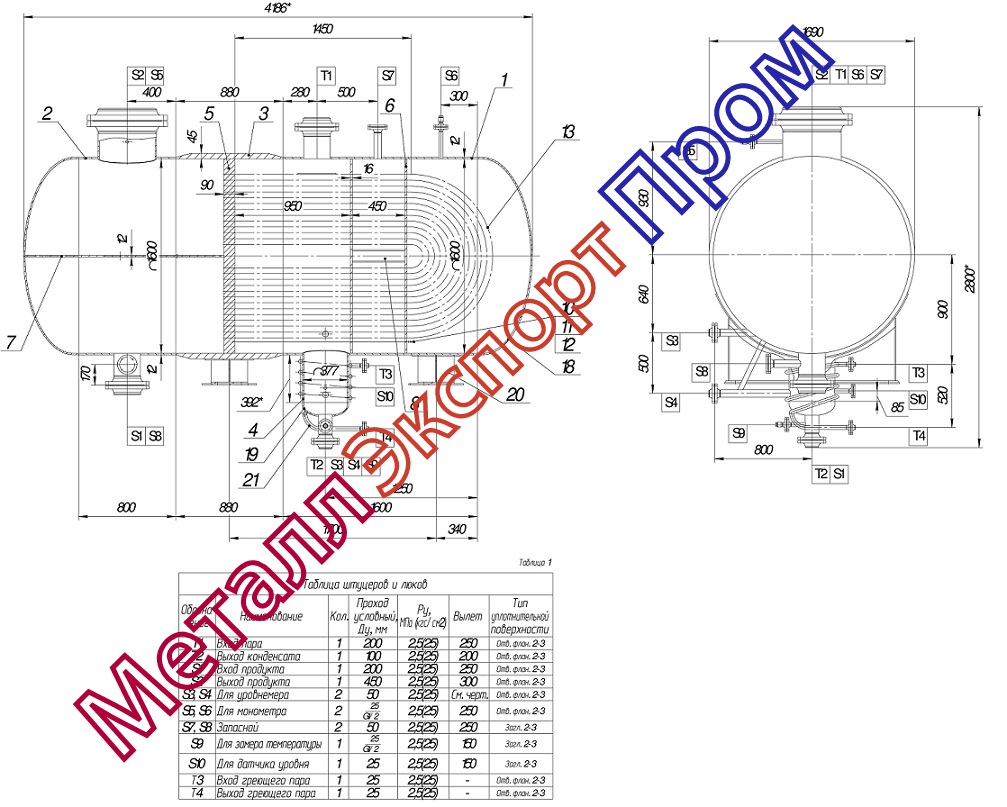

- чертеж испарителя более подробней в формате pdf.
