Производство холодильных конденсаторов Холодильные конденсаторы - используют для того, чтобы сжижать холодильный агент в холодильных машинах, аммиачных или углеводородных (пропан, пропилен), общепромышленного назначения.
Условия эксплуатации - температура охлаждающей среды минус 20 0С - + 500С. - температура конденсируемого хладоагента от 0 до + 100 0С. - сейсмичность до 7 баллов по Российской 12-и бальной шкале. Климатическое исполнение - У - для умеренно климата. - Т - для тропического климата.

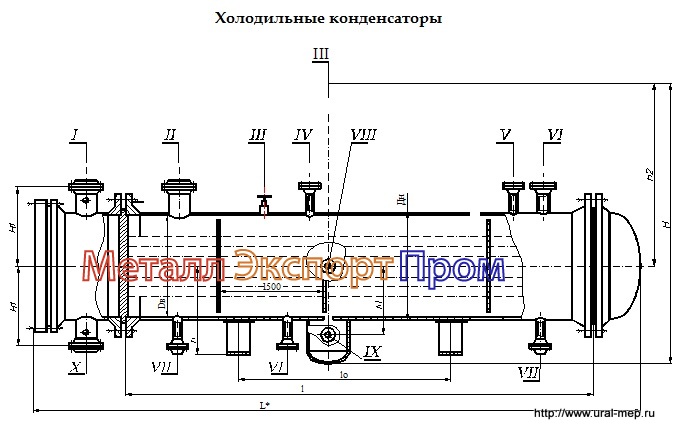

I - выход воды, II - вход паров хладоагента, III - вентиль для продувки, IV - клапан предохранительный, V - мановакууметр, VI - продувка и отбор паров, VII - выход жидкого хладоагента, VIII - указатель уровня, IX - слив хладоагента, X - вход воды, XI - слив примесей. максимальная допускаемая разность температур между стенками кожуха tk и теплообменными трубами tT. (tk-tT)
внутренний диаметр кожуха: - 400, 600, 800, 1000 - 30 0C, - 1200, 1400, 1600, 1800, 2000 - 40 0С. Конденсатор холодильной машины. Основные параметры Наименование
| КХ
| Поверхность теплообмена, м2
| 22-1485
| Внутренний диаметр кожуха, мм
| 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000
| Температура теплообменивающихся сред, 0С: - в трубках - в кожухе | - 20 +50 0 +100 | Условное давление, не более, МПа, в трубах, для аппаратов диаметром, мм - 400-1600 - 1800-2000 | 0,6 | Условное давление в кожухе, МПа, не более
| 2,0 | Длина труб теплообменных, для аппаратов диаметром, мм - 400 - 600, 800 - 1000 - 1200, 1400 - 1600-2000 | 3000 3000, 4000 3000, 4000, 6000 4000, 6000 6000 | Труба теплообменная, мм
| 25х2 | Число ходов по трубкам для аппаратов диаметром - 400 - 600 - 800-1400 - 1600-2000 | 2 2, 4, 6 2, 4, 6, 8 2, 4, 6 |
Холодильные конденсаторы. Основные размеры Внутренний диаметр кожуха, мм
| l, мм
| L, мм не более
| l0, мм
| Dy I при числе ходов по трубам
| Dy II
| Dy VII
| Dy IV
| Dy VI
| Dy V
| H, не более
| Dy VIII, IX
| H1
| h
| h1
| 2
| 4
| 6 и 8
| 400
| 3000
| 3680
| 1500
| 150
| | | 100
| 50
| 32
| 32 | 40
| 820
| 50
| 363
| 346
| 320
| 600
| 3000
| 3900
| 200 | 150
| 100
| 1200
| 530
| 522
| 420
| | 4000 | 4900
| 2000
| 800
| 3000
| 3970
| 1500
| 250
| 200
| 150
| 150
| 80
| 1340
| 627
| 612
| 530
| 4000
| 4970
| 2000
| 1000
| 3000
| 4210
| 1500
| 300
| 200
| 1570
| 729
| 716
| 630
| 4000
| 5210
| 2000
| 6000
| 7210
| 3000
| 1200
| 4000
| 5400
| 2000
| 350
| 250
| 200
| 250
| | 50
| 1780
| 831
| 816
| 740
| 6000
| 7400
| 3000
| 1400
| 4000
| 5630
| 2000
| | | | 300
| 100
| 2060
| 990
| 920
| 840
| 6000
| 7630
| 3000
| | 1600 | 6000
| 7690
| 400
| 350
| 300
| 400
| 150
| 150
| 2290
| 1090
| 1026
| 940
| 1800
| 7950
| 500
| 400
| 350
| 200
| 2490
| 1190
| 1130
| 1050
| 2000
| 8220
| 600
| 500
| 400
| 500
| 250
| 200
| 2690
| 1290
| 1232
| 1150
|
Поверхность теплообмена конденсатора холодильной машины по наружному диаметру труб и площадь проходного сечения по трубам аппаратов КХ Диаметр внутренний кожуха, мм
| Число ходов
| Поверхность теплообмена, м2 при длине труб
| Площадь проходного сечения одного хода по трубам, м2
| 3000
| 4000
| 6000
| 400
| 2
| 22
| | | 0.017
| 600
| 2
| 59
| 79
| | 0.044
| 4
| 53
| 71
| | 0.019
| 6
| 48
| 64
| | 0.010
| 800
| 2
| 109
| 145
| | 0.080
| 4
| 101
| 135
| | 0.034
| 6
| 96
| 128
| | 0.022
| 8
| 90
| 121
| | 0.014
| 1000
| 2
| 175
| 234
| 351
| 0.129
| 4
| 165
| 221
| 331
| 0.060
| 6
| 158
| 211
| 317
| 0.038
| 8
| 152
| 203
| 305
| 0.025
| 1200
| 2
| | 339
| 509
| 0.187
| 4
| | 324
| 486
| 0.088
| 6
| | 312
| 469
| 0.057
| 8
| | 301
| 452
| 0.039
| 1400
| 2
| | 484
| 726
| 0.267
| 4
| | 464
| 697
| 0.125
| 6
| | 451
| 677
| 0.081
| 8
| | 438
| 657
| 0.058
| 1600
| 2
| | | 930
| 0.342
| 4
| | | 898
| 0.163
| 6
| | | 873
| 0.103
| 1800
| 2
| | | 1194
| 0.439
| 4
| | | 1156
| 0.206
| 6
| | | 1130
| 0.136
| 2000
| 2
| | | 1485
| 0.546
| 4
| | | 1444
| 0.262
| 6
| | | 1413
| 0.168
|
Масса конденсаторов холодильной машины Внутренний диаметр кожуха, мм
| Число ходов
| Масса, кг при длине труб в мм - давление в трубах 0,6 Мпа, в кожухе 1.6 Мпа
| 3000
| 4000
| 6000
| 400
| 2
| 870
| | | 600
| 2
| 1990
| 2380
| | 4
| 1910
| 2270
| | 6
| 1840
| 2170
| | 800
| 2
| 3480
| 4200
| | 4
| 3370
| 4060
| | 6
| 3300
| 3960
| | 8
| 3220
| 3850
| | 1000
| 2
| 4800
| 6750
| 9040
| 4
| 4660
| 6560
| 8760
| 6
| 4560
| 6430
| 8550
| 8
| 4470
| 6310
| 8380
| 1200
| 2
| | 10360
| 13180
| 4
| | 10140
| 12840
| 6
| | 9970
| 12600
| 8
| | 9810
| 12360
| 1400
| 2
| | 13370
| 17790
| 4
| | 13090
| 17370
| 6
| | 12900
| 17090
| 8
| | 12710
| 16800
| 1600
| 2
| | | 21860
| 4
| | | 21400
| 6
| | | 21040
| 1800
| 2
| | | 29060
| 4
| | | 28520
| 6
| | | 28140
| 2000
| 2
| | | 35790
| 4
| | | 35200
| 6
| | | 34750
|
Материалы применяемые для изготовления сборочных единиц, узлов и деталей холодильных конденсаторов Теплообменник
| Материальное исполнение
| Материал
| кожух
| распределительная камера
| трубки
| трубные решетки
| кх
| м1
| сталь марки Ст3 сп по ГОСТ 14637
| Сталь 10 и 20 по ГОСТ 1050, ГОСТ 550 гр.А, ГОСТ 8733 гр. В
| Сталь 16 ГС по ГОСТ 5520 или ГОСТ 8479 гр. IV, ГОСТ 19281
| м12
| Ст3сп по ГОСТ 380, ГОСТ 14637. Ст 16ГС по ГОСТ 5520. Труба - Ст20 ГОСТ 1050 и 8731 гр. В
| Ст 3 сп по ГОСТ 380, ГОСТ 14637. Труба - Ст20 по ГОСТ 1050 и 8731 гр. В.
| 08Х18Н10Т, 08Х22Н6Т ГОСТ 9941 и 5632
| 08Х22Н6Т ГОСТ 5632, гр. IV и 7350 гр. М2б. Ст 16 ГС и 10Г2 ГОСТ 8479
|
Аппараты с исполнением м1 и м12 используют при температуре стенки кожуха до -40 0С. Условное обозначение Холодильный конденсатор 1600КХ-0,6-2,0-М1/25Г-6-2-У-И - конденсатор с кожухом диаметра 1600 мм, с условным давлением в трубах 0,6 МПа, в кожухе 2,0 МПа, материальное исполнение М1, трубы теплообменные гладкие 25 мм и длиной 6 метров, двухходовой, для умеренного климата и деталями для крепления теплоизоляции. Конденсатор холодильной машины 2000КХ-0,6-2,0-М12/25Г-6-4Т - конденсатор с кожухом 2000 мм, с условным давлением в трубах 0,6 МПа, в кожухе 2,0 МПа, материальное исполнение М21, трубки теплообменные гладкие 25 мм, длиной 6 метров, двухходовой, для тропического климата. Заказ Для того, чтобы заказать в производство холодильные конденсаторы подайте запрос в отдел размещения заказов.
Хорошего Вам дня и хороших заказов!
