Производство холодильных испарителей
Рубрика: Теплообменники специального назначения
Испарители холодильные назначение 1. Охлаждение воды. 2. Охлаждение растворов и жидкой технологической среды. Технологический процесс Вода, растворы и технологические среды поступают в трубки теплообменника, в межтрубное пространство подается аммиак - испаритель аммиачный, пропилен, пропан или другие возможные хладоагенты, которые там испаряясь и охлаждают проходящую среду. Типы холодильных испарителей 1. Охлаждают воду и растворы. Давление до 6 кгс/см2 при температуре насыщения от - 40 0С до + 40 0С - ИХ 1. 2. Охлаждают жидкую технологическую среду. Давление 10-25 кгс/см2 при температуре насыщения от - 60 0С до + 40 0С - ИХ 2. Климатическое исполнение У - для умеренного климата, Т- для тропического климата Сейсмичность До 7 баллов по Российской 12-и бальной шкале. Испарители холодильные ИХ 1

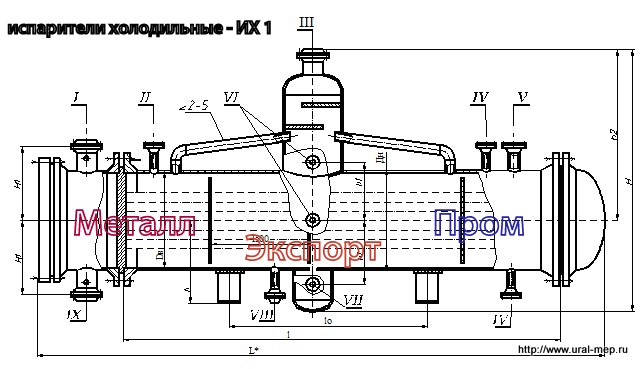

I - вход продукта, II - дренаж, продувка, III - выход паров хладоагента, IV - мановакууметр, V - предохранительный клапан, VI - указатель уровня, VII - слив хладоагента, VIII - вход хладоагента, IX - выход продукта, X - слив примесей. Испарители холодильные. Основные размеры. ИХ 1
Диаметр кожуха внутренний, мм
| I
| L
| I0
| Dy I
| Dy VIII
| Dy III
| Dy V
| Dy II, VI, VII
| Dy IV
| H, не больше
| H1
| h
| h1
| | 400 | 3000
| 3600
| | 80
| 150
| 80
| 32
| 50
| 40
| 1260
| 363
| | 320
| 600
| 3000
| 3690
| 100
| 1480
| 530
| 420
| 4000
| 4690
| 800
| 3000
| 3810
| 150
| 150
| 1810
| 327
| 530
| 4000
| 4810
| 1000
| 3000
| 4040
| 200
| 200
| 2100 | 729
| 630
| 4000
| 5040
| 6000
| 7040
| 50
| | 1200 | 4000
| 5220
| 2000
| 250
| 2510
| 831
| 816
| 740
| 6000
| 7220
| 3000
| 250
| | 1400 | 4000
| 5470
| 2000
| 300
| 80
| 300
| 2800
| 990
| 920
| 840
| 6000
| 7520
| 3000
| | 1600 | 6000
| 7590
| 3150
| 1090
| 1026
| 940
| 1800
| 7800
| 350
| 100
| 400
| 3400
| 1190
| 1130
| 1050
| 2000
| 8020
| 400
| 150
| 3700 | 1290
| 1232
| 1150
|
Давление в кожухе - 1.6 МПа, в трубках - 0,6 МПа. Масса испарителей холодильных ИХ 1 Диаметр кожуха внутренний, мм
| Число ходов
| Масса, кг при длине труб в мм и давлении 0,6 Мпа, в кожухе 1.6 Мпа
| 3000
| 4000
| 6000
| 400
| 2
| 750
| | | 600
| 2
| 1510
| 1870
| | 4
| 1450
| 1790
| | 6
| 1380
| 1700
| | 800
| 2
| 2610
| 2150
| | 4
| 2520
| 3130
| | 6
| 2450
| 3030
| | 8
| 2320
| 2870
| | 1000
| 2
| 4130
| 5140
| 7180
| 4
| 3990
| 4960
| 6910
| 6
| 3880
| 4810
| 6690
| 8
| 3740
| 4610
| 6390
| 1200
| 2
| | 7910
| 10770
| 4
| | 7680
| 10430
| 6
| | 7520
| 10190
| 8
| | 7280
| 9830
| 1400
| 2
| | 10570
| 14480
| 4
| | 10310
| 14090
| 6
| | 10100
| 13770
| 8
| | 9820
| 13350
| 1600
| 2
| | | 17970
| 4
| | | 19300
| 6
| | | 18990
| 1800
| 2
| | | 25000
| 4
| | | 24490
| 6
| | | 24110
| 2000
| 2
| | | 31190
| 4
| | | 30610
| 6
| | | 30190
|

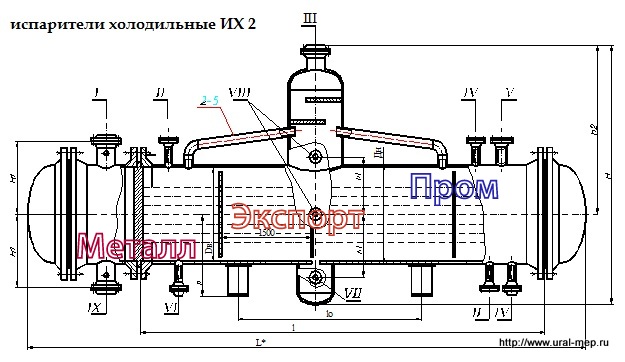

Заказ - купить испаритель можно разместив заказ на производство через отдел приема заказов. Испарители холодильные ИХ 2  I - вход продукта, II - дренаж, продувка, III - выход паров хладоагента, IV - мановакууметр, V - предохранительный клапан, VI - вход хладоагента, VII - слив хладоагента, VIII - указатель уровня, IX - выход продукта, X - слив примесей. Основные размеры испарителей холодильных ИХ 2 Диаметр кожуха внутренний
| Давление в трубках не более, МПа
| l
| L
| l0
| Dy I, IX при числе ходов
| Dy VI
| Dy III
| Dy V
| Dy II, VII, VIII
| Dy IV
| H, не больше
| H1
| h
| h1
| h2
| 2
| 4
| 6 и 8
| 400
| 1,0, 1,6
| 3000
| 3680
| 1500
| 150
| | | 50
| 100
| 32
| 50
| 40
| 1260
| 363
| 346
| 320
| 800
| | 2,5 | 3690
| 600
| 1,0, 1,6
| 3000
| 3830 | 200
| 150
| 100
| 1480
| 530
| 522
| 420
| 890
| 4000
| 4830
| 2000
| | 2,5 | 3000
| 3850
| 1500
| 4000
| 4850
| 2000
| 800
| 1
| 3000
| 4360
| 1500
| 250
| 200
| 150
| 80
| 150
| 1810
| 627
| 612
| 530
| 1100
| 4000
| 5360
| 2000
| 1.6
| 3000
| 4370
| 1500
| 4000
| 5370
| 2000
| 2.5
| 3000
| 4390
| 1500 | 4000
| 5390
| 2000
| 1000
| 1
| 3000
| 4500
| 1500
| 300
| 200
| 2100
| 729
| 716
| 630
| 1260
| 4000
| 5500
| 2000
| 6000
| 7500
| 3000
| 1.6
| 3000
| 4510
| 1500
| 4000
| 5510
| 2000
| 6000
| 7510
| 3000
| 2.5
| 3000
| 4560
| 1500
| 779
| 4000
| 5560
| 2000
| 6000
| 7560
| 3000
| 1200
| 1
| 4000
| 5660
| 2000
| 350
| 250
| 200
| 100
| 250
| 50
| 50
| 40
| 2510
| 831
| 816
| 740
| 1560
| 6000
| 7660
| 3000
| 1.6
| 4000
| 5690
| 2000 | 6000
| 7690
| 3000
| 2.5
| 4000
| 5710
| 2000
| 879
| 6000
| 7710
| 3000
| 1400
| 1
| 4000
| 5850
| 2000
| 350
| 250
| 200
| 100
| 300
| 2800
| 990
| 920
| 840
| 1730
| 6000
| 7850
| 3000 | 1.6
| 4000
| 5910
| 2000
| | 6000 | 7910
| 3000
| 2.5
| 4000
| 5970
| 2000
| 6000
| 7970
| | 1600
| 1
| 6000
| 8070
| | 400 | 350
| 300
| 150
| 400
| 3150
| 1090
| 1026
| 940
| 1950
| 1.6
| 8130
| | 2.5
| 8220
| | 1800
| 1
| 8350
| | 500
| 400
| 350
| 3400
| 1190
| 1130
| 1050
| 2100
| | 1.6 | 8430
| | 2000
| 1
| 8650
| | 600
| 500
| 400
| 200
| 500
| 3700 | 1290
| 1232
| 1150
| 2300
| | 1.6 | 8730
| |
Масса теплообменника ИХ 2 Диаметр кожуха внутренний, мм
| Давление в трубах, МПа, не более
| Число ходов
| Масса при длине труб, кг
| 3000
| 4000
| 6000
| 400
| 1 | 2
| 800
| | | | 1.6 | 820
| | | | 2.5 | 850
| | | 600
| 1 | 2
| 1610
| 1950 | | 4
| 1550
| 1870
| | 6
| 1480
| 1780
| | 1.6
| 2
| 1650
| 1980
| | 4
| 1590
| 1900
| | 6
| 1520
| 1810
| | 2.5
| 2
| 1720
| 2050
| | 4
| 1660
| 1970
| | 6
| 1590
| 1880
| | 800
| 1
| 2
| 3030
| 3660
| | 4
| 2940
| 3540
| | 6
| 2870
| 3440
| | 8
| 2740
| 3280
| | 1.6
| 2
| 3100
| 3770
| | 4
| 3010
| 3650
| | 6
| 2940
| 3550
| | 8
| 2810
| 3390
| | 2.5
| 2
| 3220
| 3890
| | 4
| 3130
| 3770
| | 6
| 3060
| 3670
| | 8
| 2930
| 3510
| | 1000
| 1
| 2
| 4810
| 5870
| 8060
| 4
| 4670
| 5670
| 7780
| 6
| 4560
| 5540
| 7570
| 8
| 4420 | 5340
| 7270
| 1.6
| 2
| 4500
| 5960
| 8270
| 4
| 4360
| 5780
| 7990
| 6
| 4250
| 5630
| 7780
| 8
| 4110
| 5430
| 7480
| 2.5
| 2
| 5210
| 6210
| 8470
| 4
| 5070
| 6030
| 8190
| 6
| 4960
| 5880
| 7980
| 8
| 4820
| 5680
| 7680
| 1200
| 1
| 2
| | 7410
| 11320
| 4
| | 7180
| 10980
| 6
| | 7020
| 10740
| 8
| | 6780
| 10380
| 1.6
| 2
| | 8560
| 11570
| 4
| | 8330
| 11230
| 6
| | 8170
| 10990
| 8
| | 7930
| 10630
| 2.5
| 2
| | 9260
| 12270
| 4
| | 9030
| 11930
| 6
| | 8870
| 11690
| 8
| | 8630
| 11330
| 1400
| 1
| 2
| | 11520
| 15680
| 4
| | 11260
| 15290
| 6
| | 11050
| 14970
| 8
| | 10770
| 14550
| 1.6
| 2
| | 11920
| 16080
| 4
| | 11660
| 15690
| 6
| | 11450
| 15370
| 8
| | 11170
| 14950
| 2.5
| 2
| | 12570
| 16730
| 4
| | 12310
| 16340
| 6
| | 12100
| 16020
| 8
| | 11820
| 15600
| 1600
| 1
| 2
| | | 21340
| 4
| | | 20870
| 6
| | | 20560
| 1.6
| 2 | | | 22240
| | 4 | | | 21770
| | 6 | | | 21460
| 2.5
| 2
| | | 23140
| 4
| | | 22670
| 6
| | | 22360
| 1800
| 1
| 2
| | | 27540
| 4
| | | 27030
| 1.6
| 6
| | | 26650
| 8
| | | 28540
| 2000
| 1
| 2
| | | 34590
| 4
| | | 34010
| 1.6
| 2
| | | 33590
| 4
| | | 36090
| 6
| | | 35510
| 8
| | | 35090
|
Условное обозначение испаритель холодильный 1600ИХ-0,6-1,6-М17/25Г-6-4-У-И - диаметром кожуха 1600 мм, условное давление 0,6 МПа в трубах, в кожухе 1,6 МПа, материальное исполнение м17, Г - гладкие теплообменные трубы диаметра 25 мм и длиной 6 метров, четыре хода по трубам, климатическое исполнение для умеренного климата и сдеталями для крепления гидроизоляции. 2000ИХ-2-1.6-2.5-Б6/25Г-6-4Т - диаметр 2000 мм, исполнение 2, давление в трубах 16 кгс/см2, в кожухе 25 кгс/см2, материал Б6, 4 хода по трубам, климатическое исполнение Т, без деталей для крепления изоляции. Заказ Для того, чтобы испаритель купить разместите его в производство. Для этого подайте запрос в отдел сбыта. Далее... На следующей странице можно посмотреть основные параметры, поверхности теплообмена, геометрические размеры и материалы применяемые для производства аппаратов. Ссылки по теме Кроме того мы производим- воздухоохладители электродвигателей
