ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ АРМАТУРЫ,
СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ И ТРУБОПРОВОДОВ
НА Р_у от 0,1 до 20,0 МПа (от 1 до 200 кгс/см²)

ТИПЫ. ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И РАЗМЕРЫ УПЛОТНИТЕЛЬНЫХ ПОВЕРХНОСТЕЙ

ГОСТ 12815-80
(СТ СЭВ 3249-81, СТ СЭВ 3250-81, СТ СЭВ 3251-81)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ АРМАТУРЫ, СОЕДИНИТЕЛЬНЫХ
ЧАСТЕЙ И ТРУБОПРОВОДОВ НА
P_у от 0,1 до 20,0 МПа (от 1 до 200 кгс/см²)

Типы. Присоединительные размеры
и размеры уплотнительных поверхностей

Flanges for valves, fittings, and pipelines for
P_nom from 0,1 to 20 MPa (from 1 to 200 kgf/cm²).
Types. Connecting dimensions and dimensions
of sealing surfaces

ГОСТ
12815-80

(СТ СЭВ 3249-81,
СТ СЭВ 3250-81,
СТ СЭВ 3251-81)

Срок действия с 01.01.83
до 01.01.93

1. Настоящий стандарт распространяется на фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, машин, приборов, патрубков, аппаратов и резервуаров на условное давление P_у от 0,1 до 20,0 МПа (от 1 до 200 кгс/см²) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 °С) и на фланцы с прокладками из фторопласта-4 на условное давление P_у от 0,1 до 20,0 МПа (от 1 до 200 кгс/см²) и температуру среды от 73 до 473 К (от минус 200 до плюс 200 °С).

Стандарт не распространяется на фланцы трубопроводов транспортных машин, если эти фланцы не предназначены для присоединения арматуры или приборов общего назначения, а также фланцы стандартизованные ГОСТ 1536-76 и ГОСТ 4433-76.

Требования пп. 1 - 3; 5; 6; 10 - 12 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми.

(Измененная редакция, Изм. № 2, 3).

(Измененная редакция, Изм. № 5).

2. Типы и основные параметры фланцев должны соответствовать указанным в табл. 1, присоединительные размеры, размеры и исполнения уплотнительных поверхностей - указанным на черт. 1 - 6 и в табл. 2 - 11, кроме размеров уплотнительных поверхностей щип-паз под фторопластовые прокладки, которые должны соответствовать указанным на черт. 6 и в табл. 12.

(Измененная редакция, Изм. № 5).

Таблица 1

Тип фланца	Условное давление P_y, МПа (кгс/см²)	Уловный проход D_y, мм
Литые из серого чугуна по ГОСТ 12817-80	0,1; 0,25 (1; 2,5)	15 - 3000
	0,6 (6)	15 - 2400
	1,0 (10)	15 - 2000
	1,6 (16)	15 - 1000
Литые из ковкого чугуна по ГОСТ 12818-80	1,6; 2,5; 4,0 (16; 25; 40)	15 - 80
Литые стальные по ГОСТ 12819-80	1,6 (16)	15 - 1600
	2,5 (25)	15 - 1400
	4,0 (40)	15 - 800
	6,3 (63)	15 - 600
	10 (100)	15 - 400
	16 (160)	15 - 300
	20 (200)	15 - 250
Стальные плоские приварные по ГОСТ 12820-80	0,1; 0,25 (1; 2,5)	10 - 2400
	0,6 (6)	10 - 1600
	1,0 (10)	10 - 1600
	1,6 (16)	10 - 1200
	2,5 (25)	10 - 800
Стальные приварные встык по ГОСТ 12821-80	0,1; 0,25; 0,6 (1; 2,5; 6)	10 - 1600
	1,0; 1,6; 2,5; 4,0 (10; 16; 25; 40)	10 - 1200
	6,3 (63)	10 - 400; 500 - 1200
	10 (100)	10 - 400
	16 (160)	15 - 300
	20 (200)	15 - 250
Стальные свободные на приварном кольце по ГОСТ 12822-80	0,1; 0,25; 0,6; 1,0; 1,6; 2,5 (1; 2,5; 6; 10; 16; 25)	10 - 500

исполнение фланца 1 с соединительным выступом

Черт. 1 - исполнение 1 гост 12815-80

исполнение фланца с выступом и впадиной

Черт. 2. - исп 2 и исполнение 3 по гост 12815-80

исполнение фланца с шипом и пазом

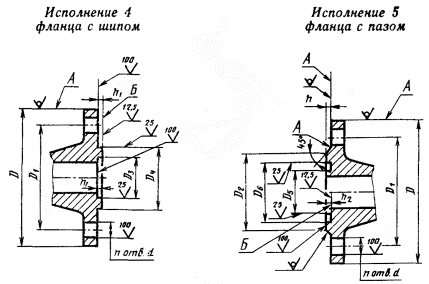

Черт. 3 - исполнение 4 фланец с шипом, а 5 - с пазом

исполнение фланца под линзовую прокладку

Черт. 4.

исполнение фланца под прокладку овального сечения

Черт. 5.

исполнения фланцев 8 и 9

Черт. 6.

Примечания к черт. 1 - 6:

1. Допускается обработка поверхностей А с шероховатостью Ra ? 100 мкм.

2. Допускается обработка поверхности Б с шероховатостью Ra ? 25 мкм при кругообразном направлении неровностей.

3. Допускается вместо ? 45° выполнять округление.

Геометрические размеры фланцев

Таблица 2

P_y 0,1 и 0,25 МПа (1,0 и 2,5 кгс/см²)

Размеры, мм

Проход условный D_y	D	D₁	D₂	D₃		D₄		D₅		D₆		d		n		h	h₁		h₂		B	Номинальный диаметр болтов или шпилек
Проход условный D_y	D	D₁	D₂	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	h	Ряд 1	Ряд 2	Ряд 1	Ряд 2	B	Ряд 1	Ряд 2
10	75	50	35	20	19	30	29	19	18	31	30	11	11	4	4	2	4	4	3	3	60	М10	М10
15	80	55	40	25	23	35	33	24	22	36	34										65
20	90	65	50	32	33	46	43	31	32	47	44										70
25	100	75	60	39	41	53	51	38	40	54	52										75
32	120	90	70	49	49	63	59	48	48	64	60	14	14								95	М12	М12
40	130	100	80	56	55	70	69	55	54	71	70					3					100
50	140	110	90	69	66	83	80	68	65	84	81										110
65	160	130	110	89	86	103	100	88	85	104	101										125
80	185	150	128	103	101	17	115	102	100	118	116	18	18								140	М16	М16
100	205	170	148	123	117	143	137	122	116	144	138						4,5		3,5		155
125	235	200	178	149	146	169	166	148	145	170	167			8	8						-
150	260	225	202	176	171	196	191	175	170	197	192
(175)	290	255	232	206	203	226	223	205	202	227	224
200	315	280	258	231	229	251	249	230	228	252	250
(225)	340	305	282	256	256	276	276	255	255	277	277
250	370	335	312	286	283	306	303	285	282	307	304			12	12
300	435	395	365	336	336	356	356	335	335	357	357	22	22			4		5		4		М20	М20
350	485	445	415	381	386	407	406	380	385	408	407						5		4
400	535	495	465	431	436	457	456	430	435	458	457			16	16
(450)	590	550	520	481	489	507	509	480	488	508	510			16
500	640	600	570	531	541	557	561	530	540	558	562			20
600	755	705	670	531	635	657	661	630	634	658	662	26	26	20	20	5		6		5		М24	М24
(700)	860	810	775	736	737	762	763	735	736	763	764	26	26	24	24							М24	М24
800	975	920	880	841	841	867	867	840	840	868	868	30	30									М27	М27
(900)	1075	1020	980	-	-	-	-	-	-	-	-						-	-	-	-
1000	1175	1120	1080											28	28
1200	1375	1320	1280											32	32
1400	1575	1520	1480											36	36
1600	1785	1730	1690											40	40
(1800)	1985	1930	1890											44	44
2000	2190	2130	2090											48	48
(2200)	2405	2340	2295									33	33	52	52	6						М30	М30
2400	2605	2540	2495											56	56
(2600)	2805	2740	2695											60	60
(2800)	3035	2960	2910									36	39	64	64							М33	М36
3000	3240	3160	3110									36	39	68	68							М33	М36

(Поправка. ИУС 11-2005 г.)

Таблица 3

P_y 0,6 МПа (6 кгс/см²)

Размеры, мм

Проход условный D_y	D	D₁	D₂	D₃		D₄		D₅		D₆		d		n		h	h₁		h₂		B	Номинальный диаметр болтов или шпилек
Проход условный D_y	D	D₁	D₂	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	h	Ряд 1	Ряд 2	Ряд 1	Ряд 2	B	Ряд 1	Ряд 2
10	75	50	35	20	19	30	29	19	18	31	30	11	11	4	4	2	4	4	3	3	60	М10	М10
15	80	55	40	25	23	35	33	24	22	36	34										65
20	90	65	50	32	33	46	43	31	32	47	44										70
25	100	75	60	39	41	53	51	38	40	54	52										75
32	120	90	70	49	49	63	59	48	48	64	60	14	14								95	М12	М12
40	130	100	80	56	55	70	69	55	54	71	70					3					100
50	140	110	90	69	66	83	80	68	65	84	81										110
65	160	130	110	89	86	103	100	88	85	104	101										125
80	185	150	128	103	101	117	115	102	100	118	116	18	18								140	М16	М16
100	205	170	148	123	117	143	137	122	116	144	138						4,5		3,5		155
125	235	200	178	149	146	169	166	148	145	170	167			8	8						-
150	260	225	202	176	171	196	191	175	170	197	192
(175)	290	255	232	206	203	226	223	205	202	227	224
200	315	280	258	231	229	251	249	230	228	252	250
(225)	340	305	282	256	256	276	276	255	255	277	277
250	370	335	312	286	283	306	303	285	282	307	304			12	12
300	435	395	365	336	336	356	356	335	335	357	357	22	22			4		5		4		М20	М20
350	485	445	415	381	386	407	406	380	385	408	407						5		4
400	535	495	465	431	436	457	456	430	435	458	457			16	16
(450)	590	550	520	481	489	507	509	480	488	508	510			16
500	640	600	570	531	541	557	561	53U	540	558	562			20
600	755	705	670	631	635	657	661	630	634	658	662	26	26	20	20	5		6		5		М24	М24
(700)	860	810	775	736	737	762	763	735	73iS	763	764	26	26	24	24							М24	М24
800	975	920	880	841	841	867	867	840	840	868	868	30	30									М27	М27
(900)	1075	1020	980	-	-	-	-	-	-	-	-						-	-	-	-
1000	1175	1120	1080											28	28
1200	1400	1340	1295									33	33	32	32							М30	М30
1400	1620	1560	1510									36		36	36							М33
1600	1820	1760	1710									36		40	40							М33
(1800)	2045	1970	1920									39	39	44	44							М36	М36
2000	2265	2180	2125									42	45	48	48							М39	М42
(2200)	2475	2390	2335											52	52	6
2400	2685	2600	2545											56	56	6

(Поправка. ИУС 11-2005 г.)

Таблица 4

P_y 1,0 МПа (10 кгс/см²)

Размеры, мм

Проход условный D_y	D	D₁	D₂	D₃		D₄		D₅		D₆		d		n		h	h₁		h₂		B	Номинальный диаметр болтов или шпилек
Проход условный D_y	D	D₁	D₂	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	h	Ряд 1	Ряд 2	Ряд 1	Ряд 2	B	Ряд 1	Ряд 2
10	90	60	42	24		34		23		35		14	14	4	4	2	4	4	3	3	70	М12	М12
15	95	65	47	29		39		28		40											75
20	105	75	58	36		50		35		51											80
25	115	85	68	43		57		42		58											90
32	135	100	78	51		65		50		66		18	18								105	М16	М16
40	145	110	88	61		75		60		76						3					110
50	160	125	102	73		87		72		88											125
65	180	145	122	95		109		94		110											140
80	195	160	133	106		120		105		121				8							150
100	215	180	158	129		149		128		150					8		4,5		3,5		-
125	245	210	184	155		175		154		176
150	280	240	212	183		203		182		204		22	22									М20	М20
(175)	310	270	242	213		233		212		234
200	335	295	268	239		259		238		260
(225)	365	325	295	266		286		265		287
250	390	350	320	292		312		291		313				12	12
300	440	400	370	343		363		342		364				12	12	4		5		4
350	500	460	430	395		421		394		422				16	16		5		4
400	565	515	482	447		473		446		474		26	26	16	16							М24	М24
(450)	615	565	532	497		523		496		524				20	20
500	670	620	585	549		575		548		576
600	780	725	685	649	651	675	677	648	650	676	678	30	30			5		6		5		М27	М27
(700)	895	840	800	751	751	777	777	750	750	778	778	30	30	24	24							М27	М27
800	1010	950	905	856	851	882	877	855	850	883	878	33	33	24	24							М30	М30
(900)	1110	1050	1005	-	-	-	-	-	-	-	-	33		28	28		-	-	-	-		М30	М30
1000	1220	1160	1110									36		28	28							М33	М30
1200	1455	1380	1330									39	39	32	32							М36	М36
1400	1675	1590	1530									42	45	36	36							М39	М42
1600	1915	1820	1750									48	52	40	40							М45	М48
(1800)	2115	2020	1950											44	44
2000	2325	2230	2150											48	48

Таблица 5

P_y 1,6 МПа (16 кгс/см²)

Размеры, мм

Проход условный D_y	D	D₁	D₂	D₃		D₄		D₅		D₆		d		n		h	h₁		h₂		B	Номинальный диаметр болтов или шпилек
Проход условный D_y	D	D₁	D₂	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	h	Ряд 1	Ряд 2	Ряд 1	Ряд 2	B	Ряд 1	Ряд 2
10	90	60	42	24		34		23		35		14	14	4	4	2	4	4	3	3	70	М12	М12
15	95	65	47	29		39		28		40											75
20	105	75	58	36		50		35		51											80
25	115	85	68	43		57		42		58											90
32	135	100	78	51		65		50		66		18	18								105	М16	М16
40	145	110	88	61		75		60		76						3					110
50	160	125	102	73		87		72		88											125
65	180	145	122	95		109		94		110											140
80	195	160	133	106		120		105		121				8							150
100	215	180	158	129		149		128		150					8		4,5		3,5		-
125	245	210	184	155		175		154		176
150	280	240	212	183		203		182		204		22	22									М20	М20
(175)	310	270	242	213		233		212		234
200	335	295	268	239		259		238		260				12	12
(225)	365	325	295	266		286		265		287
250	405	355	320	292		312		291		313		26	26									М24	М24
300	460	410	370	343		363		342		364						4		5		4
350	520	470	430	395		421		394		422				16	16		5		4
400	580	525	482	447		473		446		474		30	30	16	16							М27	М27
(450)	640	585	532	497		523		496		524		30	30	20	20							М27	М27
500	710	650	585	549		575		548		576		33	33									М30	М30
600	840	770	685	649	651	675	677	648	650	676	678	36	39			5		6		5		М33	М36
(700)	910	840	800	751	751	777	777	750	750	778	778	36		24	24							М33
800	1020	950	905	856	851	882	877	855	850	883	878	39		24	24							М36
(900)	1120	1050	1005	-	-	-	-	-	-	-	-	39		28	28		-	-	-	-		М36
1000	1255	1170	1110									42	45	28	28							М39	М42
1200	1485	1390	1330									48	52	32	32							М45	М48
1400	1685	1590	1530									48	52	36	36							М45	М48
1600	1925	1820	1750									56	56	40	40							М52	М52

Таблица 6

P_y 2,5 МПа (25 кгс/см²)

Размеры, мм

Проход условный D_y	D	D₁	D₂	D₃		D₄		D₅		D₆		d		n	h	h₁		h₂		B	Номинальный диаметр болтов или шпилек
Проход условный D_y	D	D₁	D₂	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	n	h	Ряд 1	Ряд 2	Ряд 1	Ряд 2	B	Ряд 1	Ряд 2
10	90	60	42	24		34		23		35		14	14	4	2	4	4	3	3	70	М12	М12
15	05	65	47	29		39		28		40										75
20	105	75	58	36		50		35		51										80
25	115	85	68	43		57		42		58										90
32	135	100	78	51		65		50		66		18	18							105	М16	М16
40	115	110	88	61		75		60		76					3					110
50	160	125	102	73		87		72		88										125
65	180	145	122	95		109		94		110				8						-
80	195	160	133	106		120		105		121
100	230	190	158	129		149		128		150		22	22			4,5		3,5			М20	М20
125	270	220	184	155		175		154		176		26	26								М24	М24
150	300	250	212	183		203		182		204
(175)	33C	280	242	213		233		212		234				12
200	360	310	278	239		259		238		260
(225)	395	340	305	266		286		265		287		30	30								М27	М27
250	425	370	335	292		312		291		313
300	485	430	390	343		363		312		364				16	4		5		4
350	550	490	450	395		421		394		422		33	33			5		4			М30	М30
400	610	550	505	447		473		446		474		36									М33
(450)	660	600	555	497		523		496		524				20
500	730	660	615	549		575		548		576			39									М36
600	840	770	720	649	651	575	377	648	550	676	678	39	39		5		6		5		М36	М36
(700)	960	875	820	751	751	777	777	750	750	778	778	42	45	24							М39	М42
800	1075	990	930	356	351	882	877	855	350	883	878	48	45	24							М45	М42
(900)	1185	1090	1030	-	-	-	-	-	-	-	-	48	52	28		-	-	-	-		М45	М48
1000	1315	1210	1140									56	56	28							М52	М52
1200	1525	1420	1350									56	56	32							М52	М52
1400	1750	1640	1560									62	62	36							М56	М56

Таблица 7

P_y 4,0 МПа (40 кгс/см²)

Размеры, мм

Проход условный D_y	D	D₁	D₂	D₃		D₄		D₅		D₆		d		n	h	h₁		h₂		B	Номинальный диаметр болтов или шпилек
Проход условный D_y	D	D₁	D₂	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	n	h	Ряд 1	Ряд 2	Ряд 1	Ряд 2	B	Ряд 1	Ряд 2
10	90	60	42	24		34		23		35		14	14	4	2	4	4	3	3	70	М12	М12
15	95	65	47	29		39		28		40										75
20	105	75	58	36		50		35		51										80
25	115	85	68	43		57		42		58										90
32	135	100	78	51		65		50		66		18	18							105	М16	М16
40	145	110	88	61		75		60		76					3					110
50	160	125	102	73		87		72		88										125
65	180	145	122	95		109		94		110				8						-
80	195	160	133	106		120		105		121
100	230	190	158	129		149		128		150		22	22			4,5		3,5			М20	М20
125	270	220	184	155		175		154		176		26	26								М24	М24
150	300	250	212	183		203		182		204		26	26								М24	М24
(175)	350	295	242	213		233		212		234		30	30	12							М27	М27
200	375	320	285	239		259		238		260		30	30								М27	М27
(225)	415	355	315	266		286		265		287		33	33								М30	М30
250	445	385	345	292		312		291		313
300	510	450	410	343		363		342		364				16	4		5		4
350	570	510	465	395		421		394		422		36				5		4			М33	М30
400	655	585	535	447		473		446		474		39	39								М36	М36
(450)	680	610	560	497		523		496		524		39	39	20							М36	М36
500	755	670	615	549		575		548		576		42	45								М39	М42
600	890	795	735	649	651	675	677	648	650	676	678	48	52		5		6		5		М45	М48
(700)	995	900	810	751	751	777	777	750	750	778	778	48	52	24							М45	М48
800	1135	1030	960	856	851	882	877	855	850	883	878	56	56	24							М52	М52
(900)	1250	1140	1070	-	-	-	-	-	-	-	-			28		-	-	-	-
1000	1360	1250	1180											28
1200	1575	1460	1380									62	62	32							М56	М56

Таблица 8

P_y 6,3 МПа (63 кгс/см²)

Размеры, мм

Проход условный D_y	D	D₁	D₂	D₃		D₄		D₅		D₆		D₇	D₈	D₉
Проход условный D_y	D	D₁	D₂	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	D₇	D₈	D₉
10	100	70	42	24		34		23		35		18	35	50
15	105	75	47	29		39		28		40		24	35	55
20	125	90	58	36		50		35		51		30	45	58
25	135	100	68	43		57		42		58		35	50	68
32	150	110	78	51		65		50		66		42	65	78
40	165	125	88	61		75		60		76		52	75	88
50	175	135	102	73		87		72		88		63	85	102
65	200	160	122	95		109		94		110		85	10	132
80	210	170	133	106		120		105		121		97	115	133
100	250	200	158	129		149		128		150		124	145	170
125	295	240	184	155		175		154		176		153	175	205
150	340	280	212	183		203		182		204		181	205	240
(175)	370	310	212	213		233		212		234		218	235	270
200	405	345	285	239		259		238		260		243	265	285
(225)	430	370	315	266		286		265		287		270	280	315
250	470	400	345	292		312		291		313		298	320	345
300	530	460	410	343		363		342		364		345	375	410
350	595	525	465	395		421		394		422		394	420	465
400	670	585	535	447		473		446		474		445	480	535
500	800	705	615	549		575		548		576		-	-	-
600	925	820	735	649	651	675	677	648	650	676	678
(700)	1045	935	840	-		-		-		-
800	1165	1050	960
(900)	1285	1170	1070
1000	1415	1290	1180
1200	1665	1530	1380

Продолжение табл. 8

Проход условный D_y	d		n	h	h₁		h₂		h₃	b₂	r	Номинальный диаметр шпилек
Проход условный D_y	Ряд 1	Ряд 2	n	h	Ряд 1	Ряд 2	Ряд 1	Ряд 2	h₃	b₂	r	Ряд 1	Ряд 2
10	14	14	4	2	4	4	3	3	6,5	9	2,8	М12	М12
15	14	14										М12	М12
20	18	18										М16	М16
25	18	18										М16	М16
32	22	22										М20	М20
40				3
50									8,0	12	4,0
65			8
80
100	26	26			4,5		3,5					М24	М24
125	30	30										М27	М27
150	33	33										М30	М30
(175)	33		12									М30
200	36											М33
(225)
250		39											М36
300		39	16	4		5		4					М36
350	39	39			5		4					М36	М36
400	42	45										М39	М42
500	48	52	20						-	-	-	М45	М48
600	56	56	20	5		6		5				М52	М52
(700)	56	56	24		-	-	-	-				М52	М52
800	62	62	24									М56	М56
(900)	62	62	28									М56	М56
1000	70	70	28									М64	М64
1200	78	78	32									М72	М72

Таблица 9

P_y 10 МПа (100 кгс/см²)

Размеры, мм

Проход условный D_y	D	D₁	D₂	D₃	D₄	D₅	D₆	D₇	D₈	D₉	d		n	h	h₁		h₂		h₃	b₂	r	Номинальный диаметр шпилек
Проход условный D_y	D	D₁	D₂	D₃	D₄	D₅	D₆	D₇	D₈	D₉	Ряд 1	Ряд 2	n	h	Ряд 1	Ряд 2	Ряд 1	Ряд 2	h₃	b₂	r	Ряд 1	Ряд 2
10	100	70	42	24	34	23	35	18	35	50	14	14	4	2	4	4	3	3	6,5	9	2,8	М12	М12
15	105	75	47	29	39	28	40	24	35	55	14	14										М12	М12
20	125	90	58	36	50	35	51	30	45	58	18	18										М16	М16
25	135	100	68	43	57	42	58	35	50	68	18	18										М16	М16
32	150	110	78	51	65	50	66	42	65	78	22	22										М20	М20
40	165	125	88	61	75	60	76	52	75	88	22	22		3								М20	М20
50	195	145	102	73	87	72	88	63	85	102	26	26							8,0	12	4,0	М24	М24
65	220	170	122	95	109	94	110	85	110	140			8
80	230	180	133	106	120	105	121	97	115	150
100	265	210	158	129	149	128	150	124	145	175	30	30			4,5		3,5					М27	М27
125	310	250	184	155	175	154	176	153	175	210	33	33										М30	М30
150	350	290	212	183	203	182	204	181	205	250			12
(175)	380	320	242	213	233	212	234	218	235	280
200	430	360	285	239	259	238	260	243	265	285	36	39										М33	М36
(225)	470	400	315	266	286	265	287	270	280	315	39											М36
250	500	430	345	292	312	291	313	298	320	345	39											М36
300	585	500	410	343	363	342	364	345	375	410	42	45	16	4		5		4				М39	М42
350	655	560	465	395	421	394	422	394	420	65	48	52			5		4		11,0	17	5,8	М45	М48
400	715	620	535	447	473	446	474	445	480	535	48	52			5		4		11,0	17	5,8	М45	М48

Таблица 10

P_y 16 МПа (160 кгс/см²)

Размеры, мм

Проход условный D_y	D	D₁	D₂	D₃	D₄	D₅	D₆	D₇	D₈	D₉	d		n	h	h₁		h₂		h₃	b₂	r	Номинальный диаметр шпилек
Проход условный D_y	D	D₁	D₂	D₃	D₄	D₅	D₆	D₇	D₈	D₉	Ряд 1	Ряд 2	n	h	Ряд 1	Ряд 2	Ряд 1	Ряд 2	h₃	b₂	r	Ряд 1	Ряд 2
15	105	75	47	29	39	28	40	24	35	55	14	14	4	2	4	4	3	3	6,5	9	2,8	М12	М12
20	125	90	58	36	50	35	51	30	45	58	18	18										М16	М16
25	135	100	68	43	57	42	58	35	50	68	18	18										М16	М16
32	150	110	78	51	65	50	66	42	65	78	22	22										М20	М20
40	165	125	88	61	75	60	76	52	75	88	22	22		3								М20	М20
50	195	145	102	73	87	72	88	63	95	115	26	26							8,0	12	4,0	М24	М24
65	220	170	122	95	109	94	110	85	110	140			8
80	230	180	133	106	120	105	121	97	130	150
100	265	210	158	129	149	128	150	124	145	175	30	30			4,5		3,5					М27	М27
125	310	250	184	155	175	154	176	153	190	210	33	33										М30	М30
150	350	290	212	183	203	182	204	181	205	250	33		12						10,0	14	4,2	М30
(175)	380	320	242	213	233	212	234	218	255	280	36								11,0	17	5,8	М33
200	430	360	285	239	259	238	260	243	275	315	36	39										М36	М36
(225)	470	400	315	266	286	265	287	270	305	350	39											М36
250	500	430	345	292	312	291	313	298	330	380	42											М39
300	585	500	410	343	363	342	364	345	380	410	42	45	16	4		5		4	14,0	23	8,5	М39	М42

Таблица 11

P_y 20 МПа (200 кгс/см²)

Размеры, мм

Проход условный D_y	D	D₁	D₂	D₃	D₄	D₅	D₆	D₇	D₈	D₉	d	n		h	h₁	h₂	h₃	b₂	r	Номинальный диаметр шпилек
15	120	82	47	29	39	28	40	24	40	55	22	4	2		4	3	6,5	9	2,8	М20
20	130	90	58	36	50	35	51	30	45	58	22									М20
25	150	102	68	43	57	42	58	35	50	68	26									М24
32	160	115	78	51	65	50	66	42	65	78
40	170	124	88	61	75	60	76	52	75	91			3				8,0	12	4,0
50	210	160	102	73	87	72	88	63	95	129		8
65	260	203	122	99	109	94	110	85	130	167	30									М27
80	290	230	133	106	120	105	121	97	160	190	33									М30
100	360	292	158	129	149	128	150	124	190	245	39				4,5	3,5				М36
125	385	318	184	155	175	154	176	153	205	271	39	12					10,0	14	4,2	М36
150	440	360	212	183	203	182	204	181	240	306	45						11,0	17	5,8	М42
(175)	475	394	242	213	233	212	234	218	275	340	45									М42
200	535	440	285	239	259	238	260	243	305	380	52									М48
(225)	580	483	315	266	286	265	287	-	-	-	56						-	-	-	М52
250	670	572	345	292	312	291	313	-	-	-	56	16					-	-	-	М52

Примечания к табл. 1 - 12:

1. Фланцы с условными проходами, указанными в скобках, не допускается применять для арматуры общего назначения.

2. Фланцы должны изготовляться с размерами по предпочтительному ряду 2.

3. Для ранее разработанных изделий размеры d и D₂, D₇ и D₉ допускается выполнять по рабочим чертежам до замены технологической оснастки.

Таблица 12

Размеры, мм

Условный проход D_y	P_y, МПа (кгс/см²)	Ряд	D₃, D₅	D₄, D₆	h₁	h₂
10	До 0,63 (6,3)	1	19	31	4	3
	До 0,63 (6,3)	2	18	30
	Св. 0,63 (6,3) до 10 (100)	1; 2	23	35
15	До 0,63 (6,3)	1	24	36
	До 0,63 (6,3)	2	22	34
	Св. 0,63 (6,3) до 20 (200)	1; 2	28	40
20	До 0,63 (6,3)	1	31	47
	До 0,63 (6,3)	2	32	44
	Св. 0,63 (6,3) до 20 (200)	1; 2	35	51
25	До 0,63 (6,3)	1	38	54
	До 0,63 (6,3)	2	40	52
	Св. 0,63 (6,3) до 20 (200)	1; 2	42	58
32	До 0,63 (6,3)	1	48	64
	До 0,63 (6,3)	2	48	60
	Св. 0,63 (6,3) до 20 (200)	1; 2	50	66
40	До 0,63 (6,3)	1	55	71
	До 0,63 (6,3)	2	54	70
	Св. 0,63 (6,3) до 20 (200)	1; 2	60	76
50	До 0,63 (6,3)	1	68	84
	До 0,63 (6,3)	2	65	81
	Св. 0,63 (6,3) до 20 (200)	1; 2	72	88
65	До 0,63 (6,3)	1	88	104
	До 0,63 (6,3)	2	85	101
	Св. 0,63 (6,3) до 20 (200)	1; 2	94	110
80	До 0,63 (6,3)	1	102	118
	До 0,63 (6,3)	2	100	116
	Св. 0,63 (6,3) до 20 (200)	1; 2	105	121
100	До 0,63 (6,3)	1	122	144	6	5
	До 0,63 (6,3)	2	116	138
	Св. 0,63 (6,3) до 20 (200)	1; 2	128	150
125	До 0,63 (6,3)	1	148	170
	До 0,63 (6,3)	2	145	167
	Св. 0,63 (6,3) до 20 (200)	1; 2	154	176
150	До 0,63 (6,3)	1	175	197
	До 0,63 (6,3)	2	170	192
	Св. 0,63 (6,3) до 20 (200)	1; 2	182	204
(175)	До 0,63 (6,3)	1	205	227
	До 0,63 (6,3)	2	202	224
	Св. 0,63 (6,3) до 20 (200)	1; 2	212	234
200	До 0,63 (6,3)	1	230	252
	До 0,63 (6,3)	2	228	250
	Св. 0,63 (6,3) до 20 (200)	1; 2	238	260
(225)	До 0,63 (6,3)	1; 2	225	277
(225)	Св. 0,63 (6,3) до 20 (200)	1; 2	265	287
250	До 0,63 (6,3)	1	285	307
	До 0,63 (6,3)	2	282	304
	Св. 0,63 (6,3) до 20 (200)	1; 2	291	313
300	До 0,63 (6,3)	1; 2	335	357
300	Св. 0,63 (6,3) до 16 (160)	1; 2	242	364
350	До 0,63 (6,3)	1	380	408
	До 0,63 (6,3)	2	385	407
	Св. 0,63 (6,3) до 10 (100)	1; 2	394	422
400	До 0,63 (6,3)	1	430	458
	До 0,63 (6,3)	2	435	457
	Св. 0,63 (6,3) до 10 (100)	1; 2	446	474
450	До 0,63 (6,3)	1	480	508
	До 0,63 (6,3)	2	488	510
	Св. 0,63 (6,3) до 4,0 (400)	1; 2	496	524
500	До 0,63 (6,3)	1	530	558
	До 0,63 (6,3)	2	540	562
	Св. 0,63 (6,3) до 6,3 (63)	1; 2	548	576
600	До 0,63 (6,3)	1	630	658
	До 0,63 (6,3)	2	634	662
	Св. 0,63 (6,3) до 6,3 (63)	1	648	676
	Св. 0,63 (6,3) до 6,3 (63)	2	650	678
700	До 0,63 (6,3)	1	735	763
	До 0,63 (6,3)	2	736	764
	Св. 0,63 (6,3) до 4,0 (40)	1; 2	750	778
800	До 0,63 (6,3)	1; 2	840	868
	Св. 0,63 (6,3) до 4,0 (40)	1	855	883
	Св. 0,63 (6,3) до 4,0 (40)	2	850	878

(Измененная редакция, Изм. № 1, 3, 4).

3. Поля допусков посадочных мест под фторопластовые прокладки в сопрягаемых деталях должны соответствовать указанным в табл. 13.

4. Допускается изготовлять фланцы других конструкций с другими исполнениями уплотнительных поверхностей, в том числе с уплотнительными канавками на соединительном выступе или приварном кольце, с обязательным выполнением присоединительных размеров по табл. 2 - 11.

5. Проходы условные - по ГОСТ 28338-89.

Давление номинальное (условное) - по ГОСТ 26349-84.

Давления рабочие - по ГОСТ 356-80.

(Измененная редакция, Изм. № 5).

Таблица 13

Диаметр (шипа или паза), мм	Поле допуска
Диаметр (шипа или паза), мм	Отверстие	Вал
От 18 до 30	Н12	b12
Св. 30 до 130	Н12	d11
Св. 130 до 260	Н11	d11
Св. 260 до 500	Н11	f9
Св. 500 до 800	Н10	f9
Св. 800 до 1000	Н9	f9

(Измененная редакция, Изм. № 3).

6. Отверстия под болты и шпильки во фланцах арматуры машин, приборов, патрубков аппаратов и резервуаров для удобства монтажа должны располагаться симметрично по отношению к главным осям (но не на главных осях).

(Измененная редакция, Изм. № 3).

(Измененная редакция, Изм. № 5).

7. Допускается фланцы всех исполнений, имеющие 4 отверстия под болты (или шпильки), изготовлять квадратными на Р_у ? 4,0 МПа (40 кгс/см²).

8. Допуски размеров D и В:

для чугунных литых и литых стальных фланцев - по 9 классу точности ГОСТ 26645-85;

для фланцев, изготавливаемых из проката обычной точности (В), - по ГОСТ 2590-88 и ГОСТ 2591-88;

для фланцев, изготавливаемых методом кислородной и плазменно-дуговой резки, - по 2-му классу точности ГОСТ 14792-80;

для фланцев штампованных, изготавливаемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой, - по классу точности Т4 ГОСТ 7505-89, при этом допускается усиление шва, которое при определении предельного отклонения не учитывается;

при изготовлении другими методами - по h16.

(Измененная редакция, Изм. № 4).

(Измененная редакция, Изм. № 5).

9. (Исключен, Изм. № 3).

10. Предельные отклонения номинального размера h:

± 1 мм при h = 2 мм;

± 2 мм при h > 2 мм.

Для литых фланцев допускается выполнение размера h

не менее 2 мм для D_y ? 32 мм

и не менее 3 мм для D_y > 32 мм.

(Измененная редакция, Изм. № 3).

11. Предельные отклонения номинальных размеров:

h₁ и h₂+ 0,5 мм

D₂± 4,0 мм

D₃, D₆Н12

D₄, D₅h12

D₇± 0,75 мм

D₈± 0,15 мм

b₂, h₃0,4 мм

d Н15

D₉h14

(Измененная редакция, Изм. № 3, 4).

12. Для соединений типа А по ГОСТ 14140-81 позиционный допуск осей отверстий d (допуск зависимый) в диаметральном выражении не должен быть более, мм:

1,0 - для отверстий диаметром 11 мм;

2,0 - для отверстий диаметром от 14 до 26 мм;

3,0 - для отверстий диаметром от 30 до 45 мм;

4,0 - для отверстий диаметром 52 и 56 мм;

6,0 - для отверстий диаметром от 62 до 78 мм.

При изготовлении фланцев с резьбовыми отверстиями (тип В по ГОСТ 14140-81) позиционный допуск осей отверстий d (допуск зависимый) в диаметральном выражении не должен быть более, мм:

0,5 - для отверстий диаметром 11 мм;

1,0 - для отверстий диаметром от 14 до 26 мм;

1,6 - для отверстий диаметром от 30 до 45 мм;

2,0 - для отверстий диаметром 52 и 56 мм;

3,0 - для отверстий диаметром от 62 до 78 мм.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ
Справочное

Информационные данные о соответствии ГОСТ 12815-80 СТ СЭВ 3249-81 СТ СЭВ 3250-81 и СТ СЭВ 3251-81.

Пункт 2 ГОСТ 12815-80 соответствует пунктам: 4 и 5 СТ СЭВ 3249-81; 4, 5 и 6 СТ СЭВ 3250-81; 4 и 5 СТ СЭВ 3251-81.

(Введено дополнительно, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР.

ИСПОЛНИТЕЛИ

М. И. Власов, Ю. И. Тарасьев (руководитель темы), Р. И. Хасанов, О. И. Федоров.

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.05.80 № 2240.

3. Срок проверки - 1992 г.; периодичность проверки 5 лет.

4. Стандарт соответствует СТ СЭВ 3249-81, СТ СЭВ 3250-81, СТ СЭВ 3251-81 в части присоединительных размеров круглых и квадратных фланцев.

5. ВЗАМЕН ГОСТ 1233-67, ГОСТ 1234-67.

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 356-80	5
ГОСТ 1536-76	1
ГОСТ 4433-76	1
ГОСТ 12817-80 - ГОСТ 12822-80	2
ГОСТ 14140-81	12
ГОСТ 26645-85	8

7. Переиздание (ноябрь 1989 г.) с Изменениями № 1, 2, 3, 4, 5, утвержденными в марте 1983 г., декабре 1983 г., декабре 1987 г., сентябре 1980 г, апреле 92 г. (ИУС 6-83, 3-84, 4-88, 12-89, 7-92).

Если нужно можно гост 12815-80 скачать бесплатно по этой ссылке.

Я буду очень признателен если в качестве благодарности поставите ссылочку в ваших соц. сетях:

Интересные материалы по теме:

Все о фланцах стальных

Предприятие Металлэкспортпром осуществляет следующие основные виды деятельности:

Производство:

Продажа:

Самое интересное из категории Теория производства теплообменников:

Чертежи теплообменников

Самое интересное - Сборочные чертежи и схемы производимых теплообменников.

Материалы теплообменников

Материалы для изготовления теплообменников - читайте в этой статье

Профилированная труба

Подробно о эффективности применения профилированной трубы в материале - модернизированные маслоохладители серии мб

Обозначение теплообменника

Посмотрите здесь полное описание - Условные и графические обозначения теплообменников на схемах и при заказе

главная

Проектирование и производство теплообменников

ГОСТ 12815-80 - фланцы арматуры, соединительных частей и трубопроводов

заказчики контакты каталог энциклопедия каталог ресурсов

Завод сертифицирован по системе менеджмента качества ISO 9001-2011 (ISO 9001:2008)

Новые сертификаты

В связи с новыми правилами 2014 года на изготовление аппаратов нашим заводом проводится работа по разработке новых технических условий и сертификатов на производимую продукцию.

сертификаты и технические условия ТУ

ГОСТ 12815-80

Геометрические размеры фланцев

Новые сертификаты

Популярное

Последние новости

Разделы
