ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
ФЛАНЦЫ СТАЛЬНЫЕ ПЛОСКИЕ
ПРИВАРНЫЕ
НА Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2)
КОНСТРУКЦИЯ И
РАЗМЕРЫ
ГОСТ 12820-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
|
ФЛАНЦЫ СТАЛЬНЫЕ ПЛОСКИЕ ПРИВАРНЫЕ
на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2)
Конструкция и размеры
Steel plane welded
flanges for Pnom
from 0,1 to 2,5 MPa (from 1 to 25 kgf/cm2).
Design and dimensions
|
ГОСТ
12820-80
|
Срок действия с 01.01.83
до 01.01.93 статус - действует
1. Настоящий
стандарт распространяется на стальные плоские приварные фланцы трубопроводов и
соединительных частей, а также на присоединительные фланцы арматуры,
соединительных частей машин, приборов, патрубков аппаратов и резервуаров на
условное давление Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2)
и температуру среды от 203 до 573 К (от минус 70 до плюс 300 °С).
Требования пп. 1, 2 (за исключением
показателя «Масса»); 3; 6; 10; 11 настоящего стандарта являются обязательными, остальные
требования - рекомендуемыми.
(Измененная редакция, Изм.
№ 4).

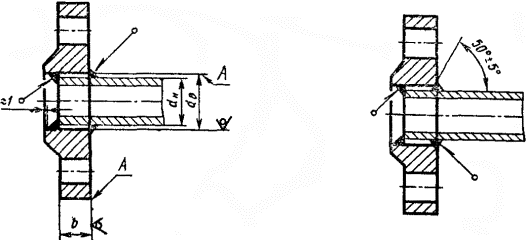

2. Конструкция и размеры фланцев должны соответствовать указанным на
чертеже фланцев ГОСТ 12820-80 и в таблицах 1 - 5.
Для Ру 0,1 - 1,0
МПа Для
Ру 1,6 и 2,5 МПа
(1 - 10 кгс/см2) (16
и 25 кгс/см2)
Примечания:
1. Допускается обработка поверхностей А с
шероховатостью Ra ? 100 мкм.
2. Допускается выполнять угол фаски под сварной шов
(55 ± 3)°.
Таблица 1
Размеры фланцев по ГОСТ 12820-80, мм
|
Проход условный Dy
|
Py 0,1 и 0,25 МПа (1 и 2,5 кгс/см2)
|
|
dн
|
dв
|
b
|
Масса, кг
|
|
с соединительным выступом
|
с выступом
|
с впадиной
|
|
10
|
14
|
15
|
8
|
0,25
|
0,25
|
0,24
|
|
15
|
18
|
19
|
0,29
|
0,29
|
0,27
|
|
20
|
20
|
26
|
10
|
0,45
|
0,45
|
0,42
|
|
25
|
32
|
33
|
0,55
|
0,55
|
0,52
|
|
32
|
38
|
39
|
0,79
|
0,79
|
0,75
|
|
40
|
45
|
46
|
0,95
|
0,93
|
0,90
|
|
50
|
57
|
59
|
1,04
|
1,02
|
0.98
|
|
65
|
76
|
78
|
11
|
1,39
|
1,37
|
1,32
|
|
80
|
89
|
91
|
1,84
|
1,79
|
1,74
|
|
100
|
108 (А)
|
110
|
2,14
|
2,11
|
2,01
|
|
114 (Б)
|
116
|
2,05
|
1,99
|
1,92
|
|
125
|
133 (А)
|
135
|
13
|
2,60
|
2,56
|
2,42
|
|
140 (Б)
|
142
|
2,47
|
2,38
|
2,29
|
|
150
|
152 (А)
|
154
|
3,61
|
3,62
|
3,41
|
|
159 (Б)
|
161
|
3,43
|
3,39
|
3,23
|
|
168 (В)
|
170
|
3,20
|
3,09
|
3,00
|
|
(175)
|
194
|
196
|
3,77
|
3,73
|
3,55
|
|
200
|
219
|
222
|
15
|
4,73
|
4,69
|
4,48
|
|
(225)
|
245
|
245
|
17
|
5,93
|
5,95
|
5,64
|
|
250
|
273
|
273
|
18
|
6,95
|
6,92
|
6,62
|
|
300
|
325
|
325
|
9,33
|
9,22
|
8,79
|
|
350
|
377
|
377
|
10,45
|
10,33
|
9,87
|
|
400
|
426
|
426
|
11,64
|
11,51
|
9,96
|
|
(450)
|
480
|
480
|
20
|
14,56
|
14,35
|
13,82
|
|
500
|
530
|
530
|
16,01
|
15,86
|
15,15
|
|
600
|
630
|
630
|
21,35
|
21,03
|
20,08
|
|
(700)
|
720
|
720
|
21
|
29,15
|
28,73
|
27,13
|
|
800
|
820
|
820
|
36,63
|
36,15
|
34,14
|
|
(900)
|
920
|
920
|
23
|
44,20
|
-
|
-
|
|
1000
|
1020
|
1020
|
25
|
52,58
|
|
1200
|
1220
|
1220
|
62,36
|
|
1400
|
1420
|
1420
|
27
|
77,60
|
|
1600
|
1620
|
1620
|
94,30
|
|
(1800)
|
1820
|
1820
|
30
|
116,60
|
|
2000
|
2020
|
2020
|
132,98
|
|
(2200)
|
2220
|
2220
|
36
|
190,30
|
|
2400
|
2420
|
2420
|
41
|
237,22
|
Таблица 2
Размеры, мм
|
Проход условный Dy
|
Py 0,6 МПа (6 кгс/см2)
|
|
dн
|
dв
|
b
|
Масса, кг
|
|
с соединительным выступом
|
с выступом
|
с впадиной
|
|
10
|
14
|
15
|
10
|
0,31
|
0,31
|
0,30
|
|
15
|
18
|
19
|
0,33
|
0,33
|
0,32
|
|
20
|
25
|
26
|
12
|
0,53
|
0,53
|
0,51
|
|
25
|
32
|
33
|
0,64
|
0,64
|
0,62
|
|
32
|
38
|
39
|
13
|
1,01
|
1,02
|
0,98
|
|
40
|
45
|
46
|
1,21
|
1,19
|
1,16
|
|
50
|
57
|
59
|
1,33
|
1,30
|
1,27
|
|
65
|
76
|
78
|
1,63
|
1,60
|
1,55
|
|
80
|
89
|
91
|
15
|
2,44
|
2,40
|
2,35
|
|
100
|
108 (А)
|
110
|
2,85
|
2,81
|
2,72
|
|
114 (Б)
|
116
|
2,73
|
2,66
|
2,60
|
|
125
|
133 (А)
|
135
|
17
|
3,88
|
3,84
|
3,70
|
|
140 (Б)
|
142
|
3,68
|
3,59
|
3,50
|
|
150
|
152 (А)
|
154
|
4,63
|
4,65
|
4,43
|
|
159 (Б)
|
161
|
4,39
|
4,36
|
4,19
|
|
168 (В)
|
170
|
4,09
|
3,98
|
3,89
|
|
(175)
|
194
|
196
|
19
|
5,36
|
5,33
|
5,14
|
|
200
|
219
|
222
|
5,89
|
5,86
|
5,65
|
|
(225)
|
245
|
245
|
6,60
|
6,60
|
6,29
|
|
250
|
273
|
273
|
20
|
7,67
|
7,64
|
7,34
|
|
300
|
325
|
325
|
10,28
|
10,18
|
9,74
|
|
350
|
377
|
377
|
22
|
12,58
|
12,45
|
12,00
|
|
400
|
426
|
426
|
24
|
15,20
|
15,07
|
14,53
|
|
(450)
|
480
|
480
|
17,25
|
17,04
|
16,52
|
|
500
|
530
|
530
|
25
|
19,72
|
19,57
|
18,86
|
|
600
|
630
|
630
|
26,24
|
25,91
|
24,96
|
|
(700)
|
720
|
720
|
27
|
36,68
|
36,27
|
35,28
|
|
800
|
820
|
820
|
46,14
|
45,66
|
43,65
|
|
(900)
|
920
|
920
|
29
|
55,10
|
-
|
-
|
|
1000
|
1020
|
1020
|
31
|
64,36
|
|
1200
|
1220
|
1220
|
34
|
99,03
|
|
1400
|
1420
|
1420
|
43
|
161,45
|
|
1600
|
1620
|
1620
|
48
|
203,05
|
Таблица 3
Размеры, мм
|
Проход условный Dy
|
Py 1,0 МПа (10 кгс/см2)
|
|
dн
|
dв
|
b
|
Масса, кг
|
|
с соединительным выступом
|
с выступом
|
с впадиной
|
|
10
|
14
|
15
|
10
|
0,46
|
0,46
|
0,44
|
|
15
|
18
|
19
|
0,51
|
0,51
|
0,49
|
|
20
|
25
|
26
|
12
|
0,74
|
0,75
|
0,71
|
|
25
|
32
|
33
|
0,89
|
0,89
|
0,84
|
|
32
|
38
|
39
|
14
|
1,40
|
1,39
|
1,34
|
|
40
|
45
|
46
|
15
|
1,71
|
1,72
|
1,67
|
|
50
|
57
|
59
|
2,06
|
2,03
|
1,99
|
|
65
|
76
|
78
|
17
|
2,80
|
2,77
|
2,69
|
|
80
|
89
|
91
|
3,19
|
3,13
|
3,08
|
|
100
|
108 (А)
|
110
|
19
|
3,96
|
3,94
|
3,76
|
|
114 (Б)
|
116
|
3,81
|
3,76
|
3,61
|
|
125
|
133 (А)
|
135
|
21
|
5,40
|
5,38
|
5,18
|
|
140 (Б)
|
142
|
5,15
|
5,08
|
4,93
|
|
150
|
152 (А)
|
154
|
6,92
|
6,97
|
6,62
|
|
159 (Б)
|
161
|
6,62
|
6,62
|
6,33
|
|
168 (В)
|
170
|
6,24
|
6,17
|
5,95
|
|
(175)
|
194
|
196
|
7,32
|
7,31
|
7,02
|
|
200
|
219
|
222
|
8,05
|
8,04
|
7,71
|
|
(225)
|
245
|
245
|
9,30
|
9,30
|
9,05
|
|
250
|
273
|
273
|
23
|
10,65
|
10,66
|
10,22
|
|
300
|
325
|
325
|
24
|
12.90
|
12,89
|
12,21
|
|
350
|
377
|
377
|
15,85
|
15,79
|
14,96
|
|
400
|
426
|
426
|
26
|
21,56
|
21,51
|
20,49
|
|
(450)
|
480
|
480
|
22,76
|
22,68
|
21,67
|
|
500
|
530
|
530
|
28
|
22,70
|
28,02
|
26,86
|
|
600
|
630
|
630
|
31
|
39,40
|
39,26
|
37,48
|
|
(700)
|
720
|
720
|
34
|
59,46
|
58,58
|
56,45
|
|
800
|
820
|
820
|
37
|
79,16
|
77,89
|
76,08
|
|
(900)
|
920
|
920
|
40
|
94,13
|
-
|
-
|
|
1000
|
1020
|
1020
|
43
|
118,43
|
|
1200
|
1220
|
1222
|
51
|
197,44
|
|
1400
|
1420
|
1420
|
60
|
278,92
|
|
1600
|
1620
|
1620
|
70
|
422,65
|
Таблица 4
Размеры, мм
|
Проход условный Dy
|
Py 1,6 МПа (16 кгс/см2)
|
|
dн
|
dв
|
b
|
Масса, кг
|
|
с соединительным выступом
|
с выступом
|
с впадиной
|
|
10
|
14
|
15
|
12
|
0,54
|
0,54
|
0,53
|
|
15
|
18
|
19
|
0,61
|
0,61
|
0,58
|
|
20
|
25
|
26
|
14
|
0,86
|
0,86
|
0,83
|
|
25
|
32
|
33
|
16
|
1,17
|
1,17
|
1,13
|
|
32
|
38
|
39
|
1,58
|
1,58
|
1,53
|
|
40
|
45
|
46
|
17
|
1,96
|
1,93
|
1,89
|
|
50
|
57
|
59
|
19
|
2,58
|
2,54
|
2,50
|
|
65
|
76
|
78
|
21
|
3,42
|
3,38
|
3,30
|
|
80
|
89
|
91
|
3,71
|
3,71
|
3,70
|
|
100
|
108 (А)
|
110
|
23
|
4,73
|
4,72
|
4,53
|
|
114 (Б)
|
116
|
4,55
|
4,51
|
4,35
|
|
125
|
133 (А)
|
135
|
25
|
6,38
|
6,38
|
6,15
|
|
140 (Б)
|
142
|
6,08
|
6,03
|
5,85
|
|
150
|
152 (А)
|
154
|
8,16
|
8,21
|
7,87
|
|
159 (Б)
|
161
|
7,81
|
7,81
|
7,52
|
|
168 (В)
|
170
|
7,36
|
7,29
|
7,07
|
|
(175)
|
194
|
196
|
8,64
|
8,63
|
8,34
|
|
200
|
219
|
222
|
27
|
10,10
|
10,21
|
9,88
|
|
(225)
|
245
|
245
|
11,70
|
12,08
|
11,66
|
|
250
|
273
|
273
|
28
|
14,49
|
14,48
|
14,06
|
|
300
|
325
|
325
|
17,78
|
17,59
|
17,12
|
|
350
|
377
|
377
|
30
|
22,88
|
22,65
|
21,99
|
|
400
|
426
|
426
|
34
|
31,00
|
30,76
|
29,94
|
|
(450)
|
480
|
480
|
38
|
39,64
|
39,08
|
38,55
|
|
500
|
530
|
530
|
44
|
57,01
|
56,17
|
55,74
|
|
600
|
630
|
630
|
45
|
80,03
|
79,03
|
78,80
|
|
(700)
|
720
|
720
|
47
|
84,21
|
84,34
|
83,06
|
|
800
|
820
|
820
|
49
|
104,41
|
103,15
|
101,34
|
|
(900)
|
920
|
920
|
54
|
128,60
|
-
|
-
|
|
1000
|
1020
|
1020
|
58
|
179,37
|
|
1200
|
1220
|
1220
|
71
|
297,78
|
Таблица 5
Размеры, мм
|
Проход условный Dy
|
Py 2,5 МПа (25 кгс/см2)
|
|
dн
|
dв
|
b
|
Масса, кг
|
|
с соединительным выступом
|
с выступом
|
с впадиной
|
|
10
|
14
|
15
|
14
|
0,63
|
0,64
|
0,61
|
|
15
|
18
|
19
|
0,70
|
0,71
|
0,68
|
|
20
|
25
|
26
|
16
|
0,98
|
0,97
|
0,94
|
|
25
|
32
|
33
|
1,17
|
1,17
|
1,13
|
|
32
|
38
|
39
|
18
|
1,77
|
1,76
|
1,72
|
|
40
|
45
|
46
|
19
|
2,18
|
2,15
|
2,11
|
|
50
|
57
|
59
|
21
|
2,71
|
2,80
|
2,76
|
|
65
|
76
|
78
|
3,22
|
3,21
|
3,14
|
|
80
|
89
|
91
|
23
|
4,06
|
4,00
|
3,95
|
|
100
|
108 (А)
|
110
|
25
|
5,92
|
5,89
|
5,72
|
|
114 (Б)
|
116
|
5,72
|
5,66
|
5,52
|
|
125
|
133 (А)
|
135
|
27
|
8,26
|
8,25
|
8,23
|
|
140 (Б)
|
142
|
7,94
|
8,07
|
7,91
|
|
150
|
152 (А)
|
154
|
10,51
|
10,50
|
10,22
|
|
159 (Б)
|
161
|
10,12
|
10,07
|
9,83
|
|
168 (В)
|
170
|
9,63
|
9,51
|
9,34
|
|
(175)
|
194
|
196
|
29
|
11,49
|
11,43
|
11,19
|
|
200
|
219
|
222
|
13,34
|
13,24
|
13,01
|
|
(225)
|
245
|
245
|
31
|
16,93
|
16,82
|
16,52
|
|
250
|
273
|
273
|
18,90
|
18,78
|
18,52
|
|
300
|
325
|
325
|
32
|
23,95
|
23,53
|
23,29
|
|
350
|
377
|
377
|
38
|
34,35
|
34,57
|
34,18
|
|
400
|
426
|
426
|
40
|
44,62
|
44,01
|
43,56
|
|
(450)
|
480
|
480
|
44
|
51,80
|
51,10
|
50,71
|
|
500
|
530
|
530
|
48
|
67,30
|
66,63
|
66,36
|
|
600
|
630
|
630
|
49
|
90,87
|
89,13
|
88,91
|
|
(700)
|
720
|
720
|
55
|
126,82
|
124,92
|
124,11
|
|
800
|
820
|
820
|
63
|
181,43
|
174,52
|
174,15
|
Примечания к табл. 1 - 5.
1. Фланцы с условными проходами, указанными в
скобках, не допускается применять для арматуры общего назначения.
2. Масса рассчитана по номинальным размерам фланца.
(Измененная редакция, Изм. №
3, Изм. № 4).
3. Фланцы должны
изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и
присоединительными размерами по ГОСТ 12815-80.
Допускается изготовление фланцев
с уплотнительными поверхностями исполнений 4, 5, 8 и 9.
Пример условного обозначения при заказе круглого стального
плоского приварного фланца Dy
50 мм на Ру 1,0 МПа (10 кгс/см2) из стали 25,
исполнения 1 (с соединительным выступом):
Фланец
1-50-10 ст. 25 ГОСТ 12820-80
То же, квадратного:
Фланец
квадратный 1-50-10 ст. 25 ГОСТ 12820-80
При заказе фланцев с шипом-пазом
под фторопластовые прокладки к условному обозначению следует добавлять букву Ф
после обозначения условного давления.
При заказе фланцев Dy 100, 125,
150 мм к условному обозначению следует добавлять после обозначения условного
прохода соответствующую букву из табл. 1 - 5.
4. Фланцы рекомендуется
изготовлять ковкой, штамповкой, методом кислородной и плазменно-дуговой резки,
гибкой из полосового проката с последующей сваркой стыка.
Допускается изготовлять фланцы
другими методами.
1 - 4. (Измененная редакция,
Изм. № 2).
5. Предельные
отклонения размеров:
dв - по Н 14 (при
получении штамповкой - по классу точности Т4 ГОСТ
7505-89);
b - для штампованных фланцев, а
также изготовляемых методом гибки из полосового проката с последующей сваркой
стыка и горячей рихтовкой - по классу точности Т4 ГОСТ
7505-89. При этом допускается усиление шва, которое при определении
предельного отклонения не учитывается.
4, 5. (Измененная редакция, Изм.
№ 4).
6. Неуказанные
размеры и предельные отклонения - по рабочим чертежам, утвержденным в
установленном порядке.
7. Допускается применение труб
других диаметров.
8. Допускается для фланцев Dy > 200 мм
расточка внутреннего диаметра по фактическому наружному диаметру трубы с
зазором на сторону не более 2,5 мм; для фланцев Dy ?
200 мм допускается выполнение внутреннего диаметра без зазора с трубой.
9. (Исключен, Изм. № 2).
10. Технические
требования, материал фланцев, крепежных деталей и прокладок, а также
маркировка, упаковка, транспортирование по ГОСТ 12816-80.
11. Коды ОКП
указаны в приложении.
ПРИЛОЖЕНИЕ
Справочное
КОДЫ ОКП
|
Обозначение фланца
|
Фланцы из углеродистой и
легированной стали
|
Фланцы из
коррозионно-стойкой стали
|
|
Коды ОКП
|
|
Круглые фланцы
|
|
|
|
1-10-2,5;
|
2-10-2,5;
|
3-10-2,5
|
37 9941 4058 06
|
37 9941 5001 08
|
|
1-15-2,5;
|
2-15-2,5;
|
3-15-2,5
|
37 9941 4059 05
|
37 9941 5002 07
|
|
1-20-2,5;
|
2-20-2,5;
|
3-20-2,5
|
37 9941 4060 01
|
37 9941 5003 06
|
|
1-25-2,5;
|
2-25-2,5;
|
3-25-2,5
|
37 9941 4061 00
|
37 9941 5004 05
|
|
1-32-2,5;
|
2-32-2,5;
|
3-32-2,5
|
37 9941 4062 10
|
37 9941 5005 04
|
|
1-40-2,5;
|
2-40-2,5;
|
3-40-2,5
|
37 9941 4063 09
|
37 9941 5004 03
|
|
1-50-2,5;
|
2-50-2,5;
|
3-50-2,5
|
37 9941 4064 08
|
37 9941 5005 02
|
|
1-65-2,5;
|
2-65-2,5;
|
3-65-2,5
|
37 9941 4065 07
|
37 9941 5006 01
|
|
1-80-2,5;
|
2-80-2,5;
|
3-80-2,5
|
37 9941 4066 06
|
37 9941 5007 00
|
|
1-100-2,5;
|
2-100-2,5;
|
3-100-2,5
|
37 9941 4067 05
|
37 9941 5008 10
|
|
1-125-2,5;
|
2-125-2,5;
|
3-125-2,5
|
37 9941 4068 04
|
37 9941 5009 09
|
|
1-150-2,5;
|
2-150-2,5;
|
3-150-2,5
|
37 9941 4069 03
|
37 9941 5010 07
|
|
1-175-2,5;
|
2-175-2,5;
|
3-175-2,5
|
37 9941 4070 10
|
37 9941 5011 06
|
|
1-200-2,5;
|
2-200-2,5;
|
3-200-2,5
|
37 9941 4071 09
|
37 9941 5012 05
|
|
1-225-2,5;
|
2-225-2,5;
|
3-225-2,5
|
37 9941 4072 08
|
37 9941 5013 04
|
|
1-250-2,5;
|
2-250-2,5;
|
3-250-2,5
|
37 9941 4073 07
|
37 9941 5014 03
|
|
1-300-2,5;
|
2-300-2,5;
|
3-300-2,5
|
37 9941 4074 06
|
37 9941 5015 02
|
|
1-350-2,5;
|
2-350-2,5;
|
3-350-2,5
|
37-9941 4075 05
|
37 9941 5016 01
|
|
1-400-2,5;
|
2-400-2,5;
|
3-400-2,5
|
37-9941 4076 04
|
37 9941 5017 00
|
|
1-450-2,5;
|
2-450-2,5;
|
3-450-2,5
|
37 9941 4077 03
|
37 9941 5018 10
|
|
1-500-2,5;
|
2-500-2,5;
|
3-500-2,5
|
37 9941 4078 02
|
37 9941 5019 09
|
|
1-600-2,5;
|
2-600-2,5;
|
3-600-2,5
|
37 9941 4079 01
|
37 9941 5020 05
|
|
1-700-2,5;
|
2-700-2,5;
|
3-700-2,5
|
37 9941 4080 08
|
37 9941 5021 04
|
|
1-800-2,5;
|
2-800-2,5;
|
3-800-2,5
|
37 9941 4081 07
|
37 9941 5022 03
|
|
1-900-2,5
|
|
|
37 9941 4082 06
|
37 9941 5023 02
|
|
1-1000-2,5
|
|
|
37 9941 4083 05
|
37 9941 5024 01
|
|
1-1200-2,5
|
|
|
37 9941 4084 04
|
37 9941 5025 00
|
|
1-1400-2,5
|
|
|
37 9941 4085 03
|
37 9941 5026 10
|
|
1-1600-2,5
|
|
|
37 9941 4086 02
|
37 9941 5027 09
|
|
1-1800-2,5
|
|
|
37 9941 4609 08
|
37 9941 5469 09
|
|
1-2000-2,5
|
|
|
37 9941 4610 04
|
37 9941 5470 05
|
|
1-2200-2,5
|
|
|
37 9941 4611 03
|
37 9941 5471 04
|
|
1-2400-2,5
|
|
|
37 9941 4612 02
|
37 9941 5472 03
|
|
Квадратные фланцы
|
|
|
|
1-10-2,5;
|
2-10-2,5;
|
3-10-2,5
|
37 9955 4001 08
|
37 9955 5001 04
|
|
1-15-2,5;
|
2-15-2,5;
|
3-15-2,5
|
37-9955 4002 07
|
37 9955 5002 03
|
|
1-20-2,5;
|
2-20-2,5;
|
3-20-2,5
|
37 9955 4003 06
|
37 9955 5003 02
|
|
1-25-2,5;
|
2-25-2,5;
|
3-25-2,5
|
37 9955 4004 05
|
37 9955 5004 01
|
|
1-32-2,5;
|
2-32-2,5;
|
3-32-2,5
|
37 9955 4005 04
|
37 9955 5005 00
|
|
1-40-2,5;
|
2-40-2,5;
|
3-40-2,5
|
37 9955 4006 03
|
37 9955 5006 10
|
|
1-50-2,5;
|
2-50-2,5;
|
3-50-2,5
|
37 9955 4007 02
|
37 9955 5007 09
|
|
1-65-2,5;
|
2-65-2,5;
|
3-65-2,5
|
37 9955 4008 01
|
37 9955 5008 08
|
|
1-80-2,5;
|
2-80-2,5;
|
3-80-2,5
|
37 9955 4009 00
|
37 9955 5009 07
|
|
1-100-2,5;
|
2-100-2,5;
|
3-100-2,5
|
37 9955 4010 07
|
37 9955 5010 03
|
|
Круглые фланцы
|
|
|
|
1-10-6;
|
2-10-6;
|
3-10-6
|
37
9941 4087 01
|
37
9941 5028 08
|
|
1-15-6;
|
2-15-6;
|
3-15-6
|
37
9941 4088 00
|
37
9941 5029 07
|
|
1-20-6;
|
2-20-6;
|
3-20-6
|
37
9941 4089 10
|
37
9941 5030 03
|
|
1-25-6;
|
2-25-6;
|
3-25-6
|
37
9941 4090 06
|
37
9941 5031 02
|
|
1-32-6;
|
2-32-6;
|
3-32-6
|
37
9941 4091 05
|
37
9941 5032 01
|
|
1-40-6;
|
2-40-6;
|
3-40-6
|
37
9941 4092 01
|
37
9941 5033 00
|
|
1-50-6;
|
2-50-6;
|
3-50-6
|
37
9941 4093 03
|
37
9941 5034 10
|
|
1-65-6;
|
2-65-6;
|
3-65-6
|
37
9941 4094 02
|
37
9941 5035 09
|
|
1-80-6;
|
2-80-6;
|
3-80-6
|
37
9941 4095 01
|
37
9941 5036 08
|
|
1-100-6;
|
2-100-6;
|
3-100-6
|
37
9941 4096 00
|
37
9941 5037 07
|
|
1-125-6;
|
2-125-6;
|
3-125-6
|
37
9941 4097 10
|
37
9941 5038 06
|
|
1-150-6;
|
2-150-6;
|
3-150-6
|
37
9941 4098 09
|
37
9941 5039 05
|
|
1-175-6;
|
2-175-6;
|
3-175-6
|
37
9941 4099 08
|
37
9941 5040 04
|
|
1-200-6;
|
2-200-6;
|
3-200-6
|
37
9941 4100 10
|
37
9941 5041 00
|
|
1-225-6;
|
2-225-6;
|
3-225-6
|
37
9941 4101 09
|
37
9941 5042 10
|
|
1-250-6;
|
2-250-6;
|
3-250-6
|
37
9941 4102 08
|
37
9941 5043 09
|
|
1-300-6;
|
2-300-6;
|
3-300-6
|
37
9941 4103 07
|
37
9941 5044 08
|
|
1-350-6;
|
2-350-6;
|
3-350-6
|
37
9941 4104 06
|
37
9941 5045 07
|
|
1-400-6;
|
2-400-6;
|
3-400-6
|
37
9941 4105 05
|
37
9941 5046 06
|
|
1-450-6;
|
2-450-6;
|
3-450-6
|
37
9941 4106 04
|
37
9941 5047 05
|
|
1-500-6;
|
2-500-6;
|
3-500-6
|
37
9941 4107 03
|
37
9941 5048 04
|
|
1-600-6;
|
2-600-6;
|
3-600-6
|
37
9941 4108 02
|
37
9941 5049 03
|
|
1-700-6;
|
2-700-6;
|
3-700-6
|
37
9941 4109 01
|
37
9941 5050 10
|
|
1-800-6;
|
2-800-6;
|
3-800-6
|
37
9941 4110 08
|
37
9941 5051 09
|
|
1-900-6
|
|
|
37
9941 4111 07
|
37
9941 5052 08
|
|
1-1000-6
|
|
|
37
9941 4112 06
|
37
9941 5053 07
|
|
1-1200-6
|
|
|
37
9941 4613 01
|
37
9941 5473 02
|
|
1-1400-6
|
|
|
37
9941 4614 00
|
37
9941 5474 01
|
|
1-1600-6
|
|
|
37
9941 4615 10
|
37
9941 5475 00
|
|
Квадратные фланцы
|
|
|
|
1-10-6;
|
2-10-6;
|
3-10-6
|
37 9955 4011 06
|
37 9955 5011 02
|
|
1-15-6;
|
2-15-6;
|
3-15-6
|
37 9955 4012 05
|
37 9955 5012 01
|
|
1-20-6;
|
2-20-6;
|
3-20-6
|
37 9955 4013 04
|
37 0955 5013 00
|
|
1-25-6;
|
2-25-6;
|
3-25-6
|
37 9955 4014 03
|
37 9955 5014 10
|
|
1-32-6;
|
2-32-6;
|
3-32-6
|
37 9955 4015 02
|
37 9955 5015 09
|
|
1-40-6;
|
2-40-6;
|
3-40-6
|
37 9955 4016 01
|
37 9955 5016 08
|
|
1-50-6;
|
2-50-6;
|
3-50-6
|
37 9955 4017 00
|
37 9955 5017 07
|
|
1-65-6;
|
2-65-6;
|
3-65-6
|
37 9955 4018 10
|
37 9955 5018 06
|
|
1-80-6;
|
2-80-6;
|
3-80-6
|
37 9955 4019 09
|
37 9955 5019 05
|
|
1-100-6;
|
2-100-6;
|
3-100-6
|
37 9955 4020 05
|
37 9955 5020 01
|
|
Круглые фланцы
|
|
|
|
1-10-10;
|
2-10-10;
|
3-10-10
|
37 9941 4113 05
|
37 9941 5054 06
|
|
1-15-10;
|
2-15-10;
|
3-15-10
|
37 9941 4114 04
|
37 9941 5055 05
|
|
1-20-10;
|
2-20-10;
|
3-20-10
|
37 9941 4115 03
|
37 9941 5056 04
|
|
1-25-10;
|
2-25-10;
|
3-25-10
|
37 9941 4116 02
|
37 9941 5057 03
|
|
1-32-10;
|
2-32-10;
|
3-32-10
|
37 9941 4117 01
|
37 9941 5058 02
|
|
1-40-10;
|
2-40-10;
|
3-40-10
|
37 9941 4118 00
|
37 9941 5059 01
|
|
1-50-10;
|
2-50-10;
|
3-50-10
|
37 9941 4119 10
|
37 9941 5060 08
|
|
1-65-10;
|
2-65-10;
|
3-65-10
|
37 9941 4120 06
|
37 9941 5061 07
|
|
1-80-10;
|
2-80-10;
|
3-80-10
|
37 9941 4121 05
|
37 9941 5062 06
|
|
1-100-10;
|
2-100-10;
|
3-100-10
|
37 9941 4122 04
|
37 9941 5063 05
|
|
1-125-10;
|
2-125-10;
|
3-125-10
|
37 9941 4123 03
|
37 9941 5064 04
|
|
1-150-10;
|
2-150-10;
|
3-150-10
|
37 9941 4124 02
|
37 9941 5065 03
|
|
1-175-10;
|
2-175-10;
|
3-175-10
|
37 9941 4125 01
|
37 9941 5066 02
|
|
1-200-10;
|
2-200-10;
|
3-200-10
|
37 9941 4126 00
|
37 9941 5067 01
|
|
1-225-10;
|
2-225-10;
|
3-225-10
|
37 9941 4127 10
|
37 9941 5068 00
|
|
1-250-10;
|
2-250-10;
|
3-250-10
|
37 9941 4128 09
|
37 9941 5069 10
|
|
1-300-10;
|
2-300-10;
|
3-300-10
|
37 9941 4129 08
|
37 9941 5070 06
|
|
1-350-10;
|
2-350-10;
|
3-350-10
|
37 9941 4130 04
|
37 9941 5071 05
|
|
1-400-10;
|
2-400-10;
|
3-400-10
|
37 9941 4131 03
|
37 9941 5073 03
|
|
1-500-10;
|
2-500-10;
|
3-500-10
|
37 9941 4132 00
|
37 9941 5074 02
|
|
1-600-10;
|
2-600-10;
|
3-600-10
|
37 9941 4133 01
|
37 9941 5075 01
|
|
1-700-10;
|
2-700-10;
|
3-700-10
|
37 9941 4616 09
|
37 9941 5476 10
|
|
1-800-10;
|
2-800-10;
|
3-800-10
|
37 9941 4617 08
|
37 9941 5477 09
|
|
1-900-10
|
|
|
37 9941 4618 07
|
37 9941 5478 08
|
|
1-1000-10
|
|
|
37 9941 4619 06
|
37 9941 5479 07
|
|
1-1200-10
|
|
|
37 9941 4620 02
|
37 9941 5480 03
|
|
1-1400-10
|
|
|
37 9941 4621 01
|
37 9941 5481 02
|
|
1-1600-10
|
|
|
37 9941 4622 00
|
37 9941 5482 01
|
|
Квадратные фланцы
|
|
|
|
1-10-10;
|
2-10-10;
|
3-10-10
|
37 9955 4021 04
|
37 9955 5021 00
|
|
1-15-10;
|
2-15-10;
|
3-15-10
|
37 9955 4022 03
|
37 9955 5022 10
|
|
1-20-10;
|
2-20-10;
|
3-20-10
|
37 9955 4023 02
|
37 9955 5023 09
|
|
1-25-10;
|
2-25-10;
|
3-25-10
|
37 9955 4024 01
|
37 9955 5024 08
|
|
1-32-10;
|
2-32-10;
|
3-32-10
|
37 9955 4025 00
|
37 9955 5025 07
|
|
1-40-10;
|
2-40-10;
|
3-40-10
|
37 9955 4026 10
|
37 9955 5026 06
|
|
1-50-10;
|
2-50-10;
|
3-50-10
|
37 9955 4027 09
|
37 9955 5027 05
|
|
1-65-10;
|
2-65-10;
|
3-65-10
|
37 9955 4028 08
|
37 9955 5028 04
|
|
1-80-10;
|
2-80-10;
|
3-80-10
|
37 9955 4029 07
|
37 9955 5029 03
|
|
Круглые фланцы
|
|
|
|
1-10-16;
|
2-10-16;
|
3-10-16
|
37 9941 4133 10
|
37 9941 5076 00
|
|
1-15-16;
|
2-15-16;
|
3-15-16
|
37 9941 4134 09
|
37 9941 5077 10
|
|
1-20-16;
|
2-20-16;
|
3-20-16
|
37 9941 4135 08
|
37 9941 5078 09
|
|
1-25-16;
|
2-25-16;
|
3-25-16
|
37 9941 4136 07
|
37 9941 5079 08
|
|
1-32-16;
|
2-32-16;
|
3-32-16
|
37 9941 4137 06
|
37 9941 5080 04
|
|
1-40-16;
|
2-40-16;
|
3-40-16
|
37 9941 4138 00
|
37 9941 5081 03
|
|
1-50-16;
|
2-50-16;
|
3-50-16
|
37 9941 4139 04
|
37 9941 5082 02
|
|
1-65-16;
|
2-65-16;
|
3-65-16
|
37 9941 4140 02
|
37 9941 5083 01
|
|
1-80-16;
|
2-80-16;
|
3-80-16
|
37 9941 4141 01
|
37 9941 5084 00
|
|
1-100-16;
|
2-100-16;
|
3-100-16
|
37 9941 4142 00
|
37 9941 5085 10
|
|
1-125-16;
|
2-125-16;
|
3-125-16
|
37 9941 4143 10
|
37 9941 5086 09
|
|
1-150-16;
|
2-150-16;
|
3-150-16
|
37 9941 4144 09
|
37 9041 5087 08
|
|
1-175-16;
|
2-175-16;
|
3-175-16
|
37 9941 4145 08
|
37 9941 5088 07
|
|
1-200-16;
|
2-200-16;
|
3-200-16
|
37 9941 4146 07
|
37 9941 5089 06
|
|
1-225-16;
|
2-225-16;
|
3-225-16
|
37 9941 4147 06
|
37 9941 5090 02
|
|
1-250-16;
|
2-250-16;
|
3-250-16
|
37 9941 4148 05
|
37 9941 5091 01
|
|
1-300-16;
|
2-300-16;
|
3-300-16
|
37 9941 4149 04
|
37 9941 5092 00
|
|
1-350-16;
|
2-350-16;
|
3-350-16
|
37 9941 4150 00
|
37 9941 5093 10
|
|
1-400-16;
|
2-400-16;
|
3-400-16
|
37 9941 4151 10
|
37 9941 5094 09
|
|
1-450-16;
|
2-450-16;
|
3-450-16
|
37 9941 4152 09
|
37 9941 5095 08
|
|
1-500-16;
|
2-500-16;
|
3-500-16
|
37 9941 4153 08
|
37 9941 5096 07
|
|
1-600-16;
|
2-600-16;
|
3-600-16
|
37 9941 4154 07
|
37 9941 5097 06
|
|
1-700-16;
|
2-700-16;
|
3-700-16
|
37 9941 4623 10
|
37 9941 5483 00
|
|
1-800-16;
|
2-800-16;
|
3-800-16
|
37 9941 4624 09
|
37 9941 5484 10
|
|
1-900-16;
|
|
|
37 9941 4625 08
|
37 9941 5485 09
|
|
1-1000-16;
|
|
|
37 9941 4626 07
|
37 9941 5486 08
|
|
1-1200-16
|
|
|
37 9941 4627 06
|
37 9941 5487 07
|
|
Квадратные фланцы
|
|
|
|
1-10-16;
|
2-10-16;
|
3-10-16
|
37 9955 4030 03
|
37 9955 5030 10
|
|
1-15-16;
|
2-15-16;
|
3-15-16
|
37 9955 4031 02
|
37 9955 5031 09
|
|
1-20-16;
|
2-20-16;
|
3-20-16
|
37 9955 4032 01
|
37 9955 5032 08
|
|
1-25-16;
|
2-25-16;
|
3-25-16
|
37 9955 4033 00
|
37 9955 5033 07
|
|
1-32-16;
|
2-32-16;
|
3-32-16
|
37 9955 4034 10
|
37 9955 5034 06
|
|
1-40-16;
|
2-40-16;
|
3-40-16
|
37 9955 4035 09
|
37 9955 5035 05
|
|
1-50-16;
|
2-50-16;
|
3-50-16
|
37 9955 4036 08
|
37 9955 5036 04
|
|
1-65-16;
|
2-65-16;
|
3-65-16
|
37 9955 4037 07
|
37 9955 5037 03
|
|
1-80-16;
|
2-80-16;
|
3-80-16
|
37 9955 4038 06
|
37 9955 5038 02
|
|
Круглые фланцы
|
|
|
|
1-10-25;
|
2-10-25;
|
3-10-25
|
37 9941 4155 06
|
37 9941 5098 05
|
|
1-15-25;
|
2-15-25;
|
3-15-25
|
37 9941 4156 05
|
37 9941 5099 04
|
|
1-20-25;
|
2-20-25;
|
3-20-25
|
37 9941 4157 04
|
37 9941 5100 06
|
|
1-25-25;
|
2-25-25;
|
3-25-25
|
37 9941 4158 03
|
37 9941 5101 05
|
|
1-32-25;
|
2-32-25;
|
3-32-25
|
37 9941 4159 02
|
37 9941 5102 04
|
|
1-40-25;
|
2-40-25;
|
3-40-25
|
37 9941 4160 09
|
37 9941 5103 03
|
|
1-50-25;
|
2-50-25;
|
3-50-25
|
37 9941 4161 08
|
37 9941 5104 02
|
|
1-65-25;
|
2-65-25;
|
3-65-25
|
87 9941 4162 07
|
37 9941 5105 01
|
|
1-80-25;
|
2-80-25;
|
3-80-25
|
37 9941 4163 06
|
37 9941 5106 00
|
|
1-100-25;
|
2-100-25;
|
3-100-25
|
37 9941 4164 05
|
37 9941 5107 10
|
|
1-125-25;
|
2-125-25;
|
3-125-25
|
37 9941 4165 04
|
37 9941 5108 09
|
|
1-150-25;
|
2-150-25;
|
3-150-25
|
37 9941 4166 03
|
37 9941 5109 08
|
|
1-175-25;
|
2-175-25;
|
3-175-25
|
37 9941 4167 02
|
37 9941 5110 04
|
|
1-200-25;
|
2-200-25;
|
3-200-25
|
37 9941 4168 01
|
37 9941 5111 03
|
|
1-225-25;
|
2-225-25;
|
3-225-25
|
37 9941 4169 00
|
37 9941 5112 02
|
|
1-250-25;
|
2-250-25;
|
3-250-25
|
37 9941 4170 07
|
37 9941 5113 01
|
|
1-300-25;
|
2-300-25;
|
3-300-25
|
37 9941 4171 06
|
37 9941 5114 00
|
|
1-350-25;
|
2-350-25;
|
3-350-25
|
37 9941 4172 05
|
37 9941 5115 10
|
|
1-400-25;
|
2-400-25;
|
3-400-25
|
37 9941 4173 04
|
37 9941 5116 09
|
|
1-450-25;
|
2-450-25;
|
3-450-25
|
37 9941 4174 03
|
37 9941 5117 08
|
|
1-500-25;
|
2-500-25;
|
3-500-25
|
37 9941 4175 02
|
37 9941 5118 07
|
|
1-600-25;
|
2-600-25;
|
3-600-25
|
37 9941 4628 05
|
37 9941 5488 06
|
|
1-700-25;
|
2-700-25;
|
3-700-25
|
37 9941 4629 04
|
37 9941 5489 05
|
|
1-800-25;
|
2-800-25;
|
3-800-25
|
37 9941 4630 00
|
37 9941 5490 01
|
|
Квадратные фланцы
|
|
|
|
1-10-25;
|
2-10-25;
|
3-10-25
|
37 9955 4039 05
|
37 9955 5039 01
|
|
1-15-25;
|
2-15-25;
|
3-15-25
|
37 9955 4040 01
|
37 9955 5040 08
|
|
1-20-25;
|
2-20-25;
|
3-20-25
|
37 9955 4041 00
|
37 9955 5041 07
|
|
1-25-25;
|
2-25-25;
|
3-25-25
|
37 9955 4042 10
|
37 9955 5042 06
|
|
1-32-25;
|
2-32-25;
|
3-32-25
|
37 9955 4043 09
|
37 9955 5043 05
|
|
1-40-25;
|
2-40-25;
|
3-40-25
|
37 9955 4044 08
|
37 9955 5044 04
|
|
1-50-25;
|
2-50-25;
|
3-50-25
|
37 9955 4045 07
|
37 9955 5045 03
|
В
случае изготовления фланцев с уплотнительной поверхностью шип - паз (исполнения
4, 5, 8 и 9) коды ОКП сохраняются.
(Измененная редакция, Изм. № 3).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН
Министерством химического и нефтяного машиностроения СССР.
ИСПОЛНИТЕЛИ
М. И. Власов,
О. Н. Шпаков, Р. И. Хасанов, О. И. Федоров (руководитель темы), Б. В.
Бурмистров, А. П. Келка, Н. С. Сизова.
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
Постановлением Государственного комитета СССР по стандартам от 20.05.80 № 2238.
3. Срок первой проверки - 1991
г.; периодичность проверки - 5 лет.
4. ВЗАМЕН ГОСТ 1255-67, ГОСТ 9938-62, ГОСТ
12827-67, ГОСТ 12828-67.
5. ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на
который дана ссылка
|
Номер пункта
|
|
ГОСТ
7505-89
|
5
|
|
ГОСТ 12815-80
|
3
|
|
ГОСТ 12816-80
|
10
|
6. Переиздание (ноябрь
1989 г.) с Изменениями № 1, 2, 3, 4 утвержденными в марте 1983 г., декабре 1987
г., сентябре 1989 г., апреле 1992 г. (ИУС 6-83, 4-88, 12-89, 7-92) Вы меня поблагодарите за материал если нажмете на кнопочки социальных сетей и разместите у себя ссылку на эту статью. Купить фланцы ГОСТ 12820-80
Узнать цену на фланцы по ГОСТ 12820-80 можно в прайс-листе на трубопроводную арматуру, а купить обратившись в отдел сбыта по тел.: +7(351)2709454, факс: +7(351)7359579 или отправив заявку на электронную почту:
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
. Вы можете скачать ГОСТ 12820-80 в удобном для вас формате: word или pdf.
Вот и закончен информационный материал. Всего вам самого хорошего и до скорых встреч на сайте ural-mep.ru! В рамках рубрики теория производства теплообменников может ознакомиться с наиболее интересными материалами:
 Чертежи теплообменников
 Материалы теплообменников
 Профилированная труба
 Обозначение теплообменника
Так же может посмотреть чем занимается предприятие Металлэкспортпром: - теплообменные аппараты
- емкости
Продажи:
Интересно будет ознакомиться: - Почему мы продаем качественные фланцы по низким ценам?
- Трубопроводная арматура проверенная временем
|
